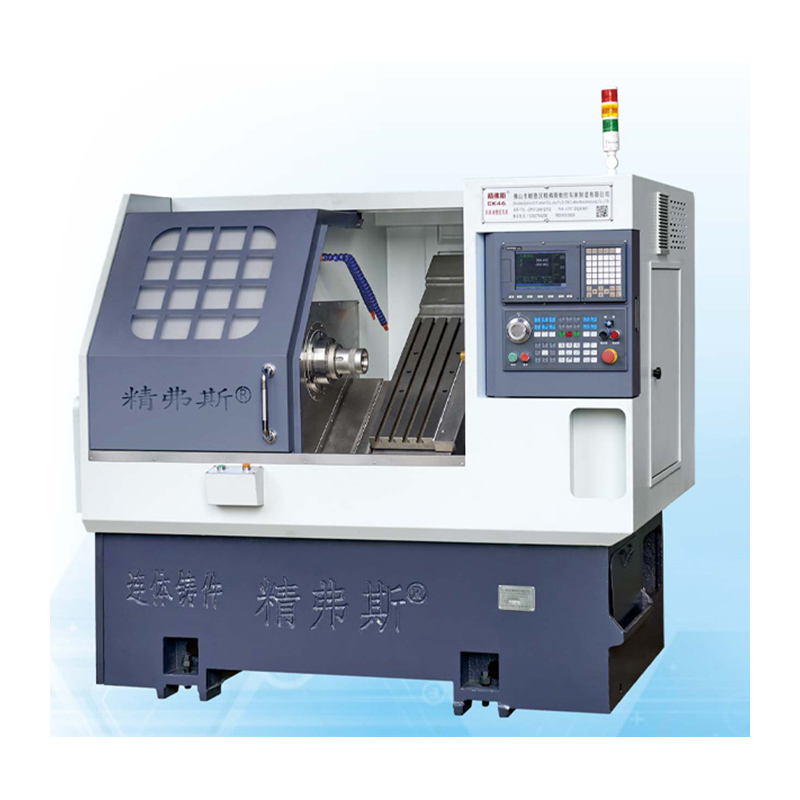

सीएनसी इच्छुक बिस्तर के साथ खराद

इच्छुक बिस्तर के साथ Jingfusi® CNC खराद चयनित उच्च गुणवत्ता वाले राल रेत से बना है, और बेस बेड को एकीकृत रूप से कास्ट किया जाता है और सख्त उम्र बढ़ने के उपचार के अधीन किया जाता है। इसमें उच्च कठोरता, उत्कृष्ट सदमे अवशोषण प्रदर्शन और शक्ति है, जो मशीन की स्थिरता सुनिश्चित करता है। केंद्र-माउंटेड और प्री-स्ट्रेच्ड स्क्रू रॉड इंस्टॉलेशन विधि मशीन टूल की कठोरता और प्रसंस्करण सटीकता में सुधार करती है।

नमूना:CK46

जांच भेजें

उत्पाद वर्णन

इच्छुक बिस्तर के साथ Jingfusi® CNC खराद में सुविधाजनक चिप हटाने, पूर्ण कार्य, उत्कृष्ट प्रदर्शन, उच्च कठोरता, उच्च दक्षता और उच्च परिशुद्धता की विशेषताएं हैं। मुख्य रूप से ऑटो पार्ट्स, प्लंबिंग वाल्व, मोल्ड्स और अन्य उद्योगों में उपयोग किया जाता है। यह जटिल आकारों, विभिन्न आकारों और उच्च सटीक आवश्यकताओं के साथ शाफ्ट, डिस्क और अन्य भागों के बैच प्रसंस्करण के लिए भी उपयुक्त है। यह स्वचालित रूप से आंतरिक और बाहरी सर्कल, खांचे, शंकु, गोलाकार सतहों, विभिन्न मीट्रिक और इंच थ्रेड और अन्य रोटरी निकायों के चिप प्रसंस्करण को पूरा कर सकता है। कास्टिंग सभी राल रेत से बने होते हैं, जो उम्र बढ़ने का इलाज कर चुके हैं और अच्छी स्थिरता, उच्च शक्ति और अच्छी सटीकता प्रतिधारण है।

मशीन यात्रा आरेख

उत्पाद विवरण

पैरामीटर सूची

परियोजना		इकाई	CK46	CK52	CK76
अधिकतम मोड़ लंबाई		मिमी	350
बिस्तर पर अधिकतम मोड़ व्यास		मिमी	Ø 500
स्केटबोर्ड पर अधिकतम मोड़ व्यास		मिमी	Ø 160
बेड इनक्लूमेंट		°	35 °
X/z अक्ष की प्रभावी यात्रा		मिमी	व्यास 1000/400
X/z अक्ष पेंच विनिर्देश		मिमी	32
एक्स/जेड अक्ष रेल विनिर्देश		मिमी	35
एक्स/जेड-एक्सिस मोटर पावर		किलोवाट	1.3
X/z अक्ष का अधिकतम तेज आंदोलन		एम/मेरी	24
मशीन उपकरण लंबाई x चौड़ाई x ऊंचाई		मिमी	2100x1580x1800
पूरी मशीन का कुल वजन		किलोभास	2600
चाकू की संख्या		हल करना	8
चाकू का आकार		मिमी	20x20
गोल छेद कटर आकार		मिमी	O20
कुल शक्ति		किलोवाट	13	13	16
औसत बिजली की खपत		Kw / h	2	2	2.5
मुख्य दस्ता	स्पिंडल एंड फेस फॉर्म		ए 2-5	ए 2-6	A2 -8


	अधिकतम धुरी गति	आर/मिनट	6000 (4500 पर सेट)	4200 (3500 पर सेट)	3200 (2500 पर सेट)
	स्पिंडल मोटर पावर	किलोवाट	7.5	7.5	11
	स्पिंडल मोटर का रेटेड टॉर्क	एनएम	47.8NM	47.8NM	72NM
	अधिकतम बार पासिंग व्यास	मिमी	Ø 45	Ø 51	Ø 75

मशीन उपकरण सटीकता

मशीन सटीकता, जिंगफस फैक्टर मानक ：
प्रमुख परीक्षण मद	योजनाबद्ध आरेख	पता लगाने की विधि	कारखाना मानक


स्पिंडल रेडियल बीट,		बाहरी शंकु के रनआउट का पता लगाएं	0.0025


एक्स-एक्सिस रिपीट पोजीशन		एक्स-अक्ष की बार-बार स्थिति का पता लगाएं। नोट: पहले ठंडे इंजन और हॉट इंजन की त्रुटि को ऑफसेट करने के लिए लगभग 50 बार भविष्यवाणी करें, और फिर बार -बार स्थिति का पता लगाएं।	0.0025


Z- अक्ष दोहराने की स्थिति		जेड अक्ष पर बार -बार स्थिति का पता लगाएं। नोट: पहले ठंडे इंजन और हॉट इंजन की त्रुटि को ऑफसेट करने के लिए लगभग 50 बार भविष्यवाणी करें, और फिर बार -बार स्थिति का पता लगाएं।	0.0025


यदि ग्राहक x/z/y अक्ष की ISO या VD1 सटीकता का परीक्षण करना चाहता है, तो यह अनुबंध लिखने के समय निर्धारित किया जाएगा। ग्राहक को जिंगफुसी कारखाने की प्रारंभिक स्वीकृति के एक ही समय में इस आइटम का परीक्षण करना चाहिए।
