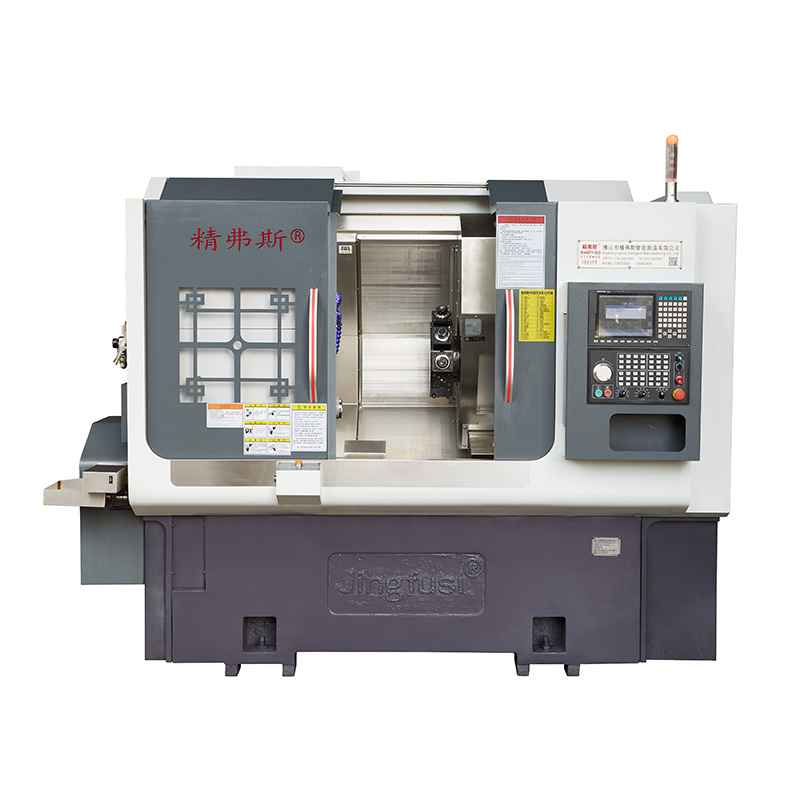

CNC मिलिंग और टर्निंग कम्पोजिट मशीन

सीएनसी मिलिंग और टर्निंग कम्पोजिट मशीन चीन के आपूर्तिकर्ताओं में, जिसे अक्सर सीएनसी मिल-टर्न मशीन के रूप में संदर्भित किया जाता है, विनिर्माण उपकरणों का एक बहुमुखी टुकड़ा है जो मिलिंग और टर्निंग प्रक्रियाओं दोनों की क्षमताओं को जोड़ती है। यह मशीन सटीक मशीनिंग के लिए डिज़ाइन की गई है और विभिन्न उद्योगों में कई प्रकार के अनुप्रयोगों की पेशकश करती है।

नमूना:CK46DTY

जांच भेजें

उत्पाद वर्णन

मिलिंग क्षमता: सीएनसी मिलिंग और टर्निंग कम्पोजिट मशीन मिलिंग टूल्स से सुसज्जित है जो ड्रिलिंग, बोरिंग, कंटूरिंग और स्लॉटिंग जैसे ऑपरेशन कर सकते हैं। इन उपकरणों का उपयोग जटिल आकृतियों और सुविधाओं को बनाने के लिए वर्कपीस से सामग्री को हटाने के लिए किया जाता है।

मोड़ क्षमता: बुर्ज और हाइड्रोलिक टेल स्टॉक के साथ सीएनसी खराद में वर्कपीस को घुमाने की क्षमता के साथ एक खराद स्पिंडल होता है। इस स्पिंडल का उपयोग संचालन को मोड़ने के लिए किया जाता है, जिसमें वर्कपीस के घूमने के साथ -साथ काटकर सामग्री को हटाने में शामिल होता है। टर्निंग का उपयोग बेलनाकार और शंक्वाकार आकृतियों के साथ -साथ थ्रेड्स बनाने के लिए किया जा सकता है।

मल्टी-एक्सिस कंट्रोल: सीएनसी मिल-टर्न मशीनों में अक्सर आंदोलन के कई कुल्हाड़ियों की सुविधा होती है, जो सटीक और जटिल मशीनिंग के लिए अनुमति देती है। इन कुल्हाड़ियों में x, y, z और घूर्णी अक्ष शामिल हो सकते हैं, जो कई कोणों और झुकावों से भागों की मशीनिंग को सक्षम करते हैं।

स्वचालित टूल चेंजर: बुर्ज सीएनसी टर्निंग और मिलिंग संयुक्त मशीन में एक स्वचालित टूल चेंजर शामिल हो सकता है जो अलग -अलग कटिंग टूल को जल्दी और कुशलता से स्वैप कर सकता है, जो निर्बाध मशीनिंग के लिए अनुमति देता है और बहुमुखी प्रतिभा में वृद्धि कर सकता है।

वर्कपीस क्लैंपिंग: मशीन मशीनिंग के दौरान वर्कपीस को सुरक्षित रूप से क्लैम्पिंग और रखने के लिए तंत्र से सुसज्जित है, सटीकता और दोहराव सुनिश्चित करता है।

CAD/CAM एकीकरण: CNC मिल-टर्न मशीनों को आमतौर पर कंप्यूटर सॉफ़्टवेयर द्वारा नियंत्रित किया जाता है जो CAD (कंप्यूटर-एडेड डिज़ाइन) और CAM (कंप्यूटर-एडेड मैन्युफैक्चरिंग) फ़ाइलों की व्याख्या कर सकते हैं। यह मशीनिंग संचालन की सटीक प्रोग्रामिंग और जटिल भागों के उत्पादन के लिए अनुमति देता है।

उच्च परिशुद्धता: इन मशीनों को उनके उच्च परिशुद्धता और तंग सहिष्णुता के लिए जाना जाता है, जो उन्हें उन अनुप्रयोगों के लिए उपयुक्त बनाते हैं जिनके लिए जटिल और सटीक मशीनिंग की आवश्यकता होती है।

बहुमुखी प्रतिभा: सीएनसी मिल-टर्न मशीनें बहुमुखी हैं और इसका उपयोग उद्योगों की एक विस्तृत श्रृंखला में किया जा सकता है, जिसमें एयरोस्पेस, ऑटोमोटिव, मेडिकल और सामान्य विनिर्माण शामिल हैं।

दक्षता: एकल मशीन में मिलिंग और टर्निंग ऑपरेशन का संयोजन उत्पादन दक्षता को बढ़ाता है, क्योंकि यह विभिन्न मशीनों के बीच कई सेटअप और स्थानान्तरण की आवश्यकता को कम करता है।

जटिल भाग उत्पादन: सीएनसी मिल-टर्न मशीनें मिल्ड और टर्न दोनों सुविधाओं के साथ जटिल भागों के उत्पादन के लिए आदर्श हैं, क्योंकि वे एक सेटअप में सभी आवश्यक संचालन कर सकते हैं।

ये स्वचालित मोड़ और मिलिंग संयुक्त मशीनों का उपयोग आमतौर पर घटकों और भागों के उत्पादन में किया जाता है, जिनके लिए जटिल और सटीक मशीनिंग की आवश्यकता होती है, जैसे कि इंजन घटक, एयरोस्पेस भागों, चिकित्सा उपकरणों, और बहुत कुछ। वे आधुनिक विनिर्माण प्रक्रियाओं में एक मूल्यवान संपत्ति हैं, क्योंकि वे उत्पादन को सुव्यवस्थित करते हैं और दक्षता बढ़ाते हैं।

CNC मिलिंग और टर्निंग समग्र मशीन यात्रा आरेख

CNC Milling and Turning Composite Machine

उत्पाद विवरण

CNC मिलिंग और टर्निंग समग्र मशीन पैरामीटर सूची

वस्तु	खराद का मॉडल	इकाई	CK52DTY	CK76DTY	CK46DTY
प्रक्रमन दायरा	स्पिंडल का अधिकतम रोटेशन व्यास	मिमी	Ø 700
	अधिकतम मोड़ बाहरी वृत्त की लंबाई	मिमी	520
	अधिकतम बार व्यास	मिमी	Ø 55	Ø 72	Ø 45
मुख्य धुरी	अधिकतम धुरी गति	आर/मिनट	4200 (3500 सेटिंग)	3200 (2000 की स्थापना)	6000 (सेट 4500)
	स्पिंडल हेड प्रकार		ए 2 - 6	A2 -8	ए 2 - 5
	होल व्यास के माध्यम से स्पिंडल	मिमी	Ø 66	Ø 86	Ø 56
खिलाना	X/z/y अक्ष अधिकतम स्ट्रोक	मिमी	260/500/± 60
	90 ° पावर हेड स्पिंडल के केंद्र से गुजरता है	मिमी	30
	X/z/y अक्ष का अधिकतम तेजी से आंदोलन	एम/मेरी	24 (सेटिंग 16)/ 24 (सेटिंग 16)/ 14 (सेटिंग 8)
	एक्स/जेड/वाई एक्सिस स्क्रू रॉड	मिमी	40
	X/z/y अक्ष रोलर ट्रैक	मिमी	35/45/35
पावर बुर्ज	पावर बुर्ज मॉडल	बीएमटी	BMT55
	पावर हेड कोलेट	है	ER32
	नियत उपकरण धारक आकार	मिमी	25x25
	बोर होल्डर शंक व्यास	मिमी	Ø32
बिजली की मशीनरी	मुख्य मोटर शक्ति/टोक़	Kw / nm	11kW/रेटेड 72NM	15kW/रेटेड 98NM	7.5 kW/रेटेड 47nm
	X/z/y अक्ष मोटर शक्ति/टोक़	Kw / nm	YASKAWA 2.9 kW /18.6nm opptional नई पीढ़ी। 3 kW /15nm
	बुर्ज पावर हेड मोटर का पावर/टॉर्क	Kw / nm	नई पीढ़ी 3.1 kW/15nm
	बुर्ज पावर मोटर की अधिकतम गति	आर/मिनट	6000 (4000 की स्थापना), सामान्य गति ।4000
	पावर हेड मोटर पावर/टोक़	Kw / nm	3.1 kW/15nm
	बुर्ज टूल चेंजिंग मोटर की पावर/टॉर्क	Kw / nm	नई पीढ़ी 1.0 kW /3.1nm
टेलस्टॉक	टेलस्टॉक स्ट्रोक	मिमी	520
	टेलस्टॉक का अधिकतम हाइड्रोलिक स्ट्रोक	मिमी	100
	टेलस्टॉक टॉप सुई शंकु होल टेपर	एमके	MOHS 5#
	टिप और चक के बीच अधिकतम दूरी	मिमी	690
अन्य	स्पिंडल पोजिशनिंग ब्रेक डिवाइस		हाइड्रोलिक, वैकल्पिक प्रोग्रामेबल
	बेड इनक्लूमेंट	°	30 ° या 15 °
	मशीन उपकरण लंबाई x चौड़ाई x ऊंचाई	मिमी	2500x1680x1900
	पूरी मशीन का कुल वजन	किलोभास	5000kg
	कुल शक्ति	किलोवाट	20
	औसत बिजली की खपत	Kw / h	3

बुर्ज टर्निंग और मिलिंग संयुक्त मशीन टूल सटीकता

मशीन सटीकता, जिंगफस फैक्टर मानक ：
प्रमुख परीक्षण मद	योजनाबद्ध आरेख	पता लगाने की विधि	कारखाना मानक


स्पिंडल रेडियल बीट		बाहरी शंकु के रनआउट का पता लगाएं	0.0035


एक्स-एक्सिस रिपीट पोजीशन		एक्स-अक्ष की बार-बार स्थिति का पता लगाएं। नोट: पहले ठंडे इंजन और हॉट इंजन की त्रुटि को ऑफसेट करने के लिए लगभग 50 बार भविष्यवाणी करें, और फिर बार -बार स्थिति का पता लगाएं।	0.003


Z- अक्ष दोहराने की स्थिति		जेड अक्ष पर बार -बार स्थिति का पता लगाएं। नोट: पहले ठंडे इंजन और हॉट इंजन की त्रुटि को ऑफसेट करने के लिए लगभग 50 बार भविष्यवाणी करें, और फिर बार -बार स्थिति का पता लगाएं।	0.003


Y- अक्ष दोहराने की स्थिति		Y अक्ष पर बार -बार स्थिति का पता लगाएं। नोट: पहले ठंडे इंजन और हॉट इंजन की त्रुटि को ऑफसेट करने के लिए लगभग 50 बार भविष्यवाणी करें, और फिर बार -बार स्थिति का पता लगाएं।	0.004


C अक्ष दोहराने की स्थिति		सी-एक्सिस फिक्स्ड पॉइंट के रिपोजिशनिंग का पता लगाएं, नोट करें: पहले ठंडे इंजन और हॉट इंजन की त्रुटि को ऑफसेट करने के लिए लगभग 50 बार भविष्यवाणी करें, और फिर बार-बार पोजिशनिंग का पता लगाएं	20 आर्क सेकंड


सी अक्ष स्थिति रोटरी		सी-एक्सिस की यादृच्छिक स्थिति सटीकता का पता लगाएं, नोट करें: पहले ठंडे इंजन और हॉट इंजन की त्रुटि को ऑफसेट करने के लिए लगभग 50 बार भविष्यवाणी करें, और फिर बार-बार सेटिंग्स की जांच करें	72 आर्क सेकंड


पावर हेड क्लैम्पिंग बीट		शंकु	0.015

पावर हेड क्लैम्पिंग बीट		पिटाई	0.01

यदि ग्राहक x/z/y अक्ष की ISO या VD1 सटीकता का परीक्षण करना चाहता है, तो यह अनुबंध लिखने के समय निर्धारित किया जाएगा। ग्राहक को जिंगफुसी कारखाने की प्रारंभिक स्वीकृति के एक ही समय में इस आइटम का परीक्षण करना चाहिए।
