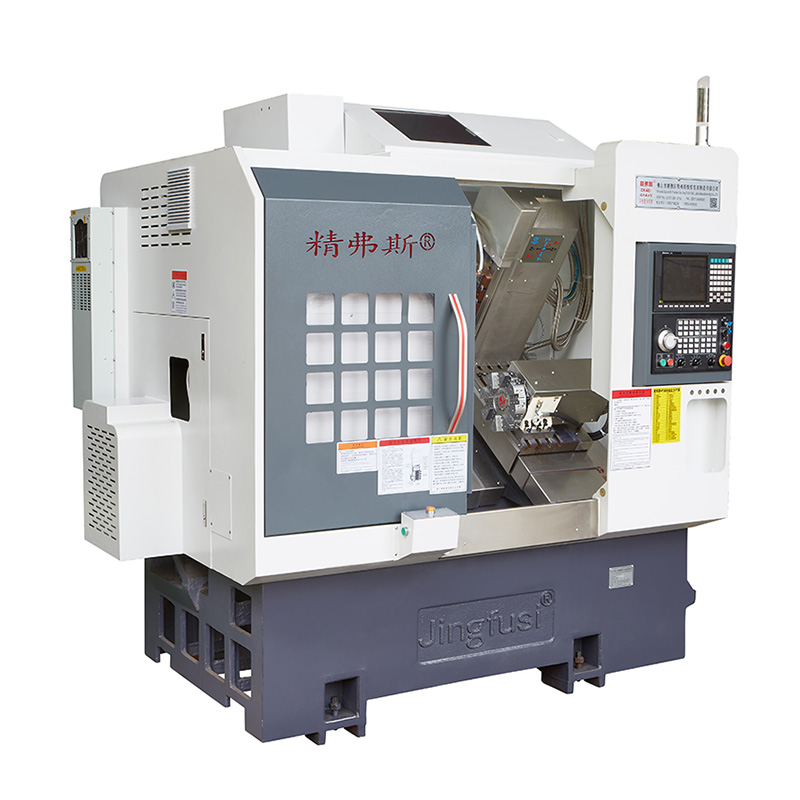

सीएनसी मल्टी-टास्किंग टर्निंग सेंटर मशीन

सीएनसी मल्टी-टास्किंग टर्निंग सेंटर मशीन का परिचय-उच्च गुणवत्ता वाली सटीक मशीनिंग के लिए अंतिम समाधान। इस शक्तिशाली मशीन को यहां तक कि सबसे जटिल मोड़ अनुप्रयोगों की मांगों को पूरा करने के लिए डिज़ाइन किया गया है, जिससे यह उन व्यवसायों के लिए एक आदर्श विकल्प बन जाता है, जिन्हें सटीकता और दक्षता के उच्चतम स्तर की आवश्यकता होती है।

नमूना:CK52-5+5+Y

जांच भेजें

उत्पाद वर्णन

अंतिम के लिए निर्मित, सीएनसी मल्टी-टास्किंग टर्निंग सेंटर मशीन एक टिकाऊ और विश्वसनीय मशीन है जो कार्यों की एक विस्तृत श्रृंखला को संभालने में सक्षम है-सरल मोड़ और ड्रिलिंग संचालन से लेकर अधिक जटिल कार्यों जैसे कि मिलिंग, थ्रेड कटिंग और अधिक तक।

सीएनसी मल्टी-टास्किंग टर्निंग सेंटर मशीन की प्रमुख विशेषताओं में से एक इसकी उन्नत नियंत्रण प्रणाली है, जो ऑपरेटरों को मशीनिंग प्रक्रिया के हर पहलू को आसानी से कार्यक्रम और नियंत्रित करने की अनुमति देता है, जिससे अधिकतम सटीकता और सटीकता सुनिश्चित होती है। अपने उपयोगकर्ता के अनुकूल इंटरफ़ेस के साथ, इस मशीन का उपयोग करना आसान है और किसी भी नौकरी की जरूरतों के अनुरूप जल्दी से अनुकूलित किया जा सकता है।

इसके उन्नत नियंत्रण प्रणाली के अलावा, सीएनसी मल्टी-टास्किंग टर्निंग सेंटर मशीन भी उच्च गुणवत्ता वाले घटकों की एक श्रृंखला का दावा करती है, जिसमें एक उन्नत स्पिंडल सिस्टम, उच्च-सटीक रैखिक गाइड और एक टिकाऊ, कच्चा लोहे का आधार शामिल है। ये घटक यह सुनिश्चित करने के लिए सही सद्भाव में काम करते हैं कि हर काम उच्चतम मानक तक पूरा हो।

चाहे आप एक छोटे व्यवसाय हों या एक बड़ा निगम, सीएनसी मल्टी-टास्किंग टर्निंग सेंटर मशीन आपकी सभी मशीनिंग जरूरतों के लिए सही विकल्प है। अपनी उन्नत सुविधाओं, टिकाऊ निर्माण और असाधारण सटीकता के साथ, यह मशीन आपकी अपेक्षाओं को पार करने और आपको विश्वसनीय, उच्च गुणवत्ता वाले प्रदर्शन के वर्षों के साथ प्रदान करने के लिए निश्चित है।

अंत में, सीएनसी मल्टी-टास्किंग टर्निंग सेंटर मशीन उन व्यवसायों के लिए एक शीर्ष-लाइन समाधान है जो सटीक मशीनिंग में बहुत अच्छी मांग करते हैं। अपनी उन्नत सुविधाओं, उपयोगकर्ता के अनुकूल इंटरफ़ेस और विश्वसनीय निर्माण के साथ, यह आपको विश्वसनीय और कुशल प्रदर्शन के वर्षों के साथ प्रदान करना सुनिश्चित करता है। तो इंतजार क्यों? इस अविश्वसनीय मशीन के बारे में अधिक जानने के लिए आज हमसे संपर्क करें और यह आपके व्यवसाय को कैसे बदल सकता है।

मशीन यात्रा आरेख

उत्पाद विवरण

पैरामीटर सूची

वस्तु	सामग्री	इकाई	CK46-5+5+y	CK52-5+5+y
प्रक्रमन दायरा	बिस्तर पर झूलना	मिमी	Ø 500
	अधिकतम मोड़ बाहरी वृत्त की लंबाई	मिमी	320
	अधिकतम बार व्यास	मिमी	Ø 45	Ø 51 ~ 55
मुख्य धुरी	अधिकतम धुरी गति	आर/मिनट	6000 (4000 पर सेट)	4500 (3500 पर सेट)
	स्पिंडल हेड प्रकार		ए 2-5	ए 2-6
	होल व्यास के माध्यम से स्पिंडल	मिमी	Ø 56	Ø 66
खिलाना	X/z/y अक्ष अधिकतम स्ट्रोक	मिमी	800/470/310
	X/z/y अक्ष का अधिकतम तेजी से आंदोलन	एम/मेरी	24 (सेटिंग 18)/24 (सेटिंग 18)/15 (सेटिंग 8)
	एक्स/जेड/वाई एक्सिस स्क्रू रॉड	मिमी	32/32/25
	X/z/y अक्ष रेल	मिमी	35/35/25
चाकू टॉवर	आठ स्टेशन बुर्ज	पीसी	8 स्टेशनों, डबल होल टूल होल्डर्स से लैस हो सकते हैं, 12 स्टेशनों के साथ वैकल्पिक
पावर हेड	पावर हेड टूल होल्डिंग फार्म		ER25
	अधिकतम बिजली सिर की गति	आर/मिनट	6000 (4000 पर सेट), आमतौर पर 4000 से उत्पादों को संसाधित करने के लिए उपयोग किया जा सकता है
	अधिकतम स्थापना ड्रिलिंग और मिलिंग हेड व्यास	मिमी	Ø 16
	पावर हेड शाफ्ट और शाफ्ट के बीच की दूरी	मिमी	65
बिजली की मशीनरी	मुख्य मोटर शक्ति/टोक़	Kw / nm	7.5 kW/47.75nm, वैकल्पिक 11kw/70.03nm स्टील भागों के लिए 80 और उससे अधिक की प्रसंस्करण क्षमता के साथ
	X/z/y अक्ष मोटर शक्ति/टोक़	Kw / nm	YASKAWA 1.8KW/11.5NM। वैकल्पिक नई पीढ़ी 2.4 kW/रेटेड 11.5nm
	X/z पावर हेड मोटर पावर/टोक़	Kw / nm	2.4 kW/11.5nm
	पावर हेड मोटर की अधिकतम गति	आर/मिनट	5000
अन्य	स्पिंडल पोजिशनिंग ब्रेक डिवाइस		हाइड्रोलिक दबाव
	बेड इनक्लूमेंट	°	35 °
	चाकू टेबल प्लेट लंबाई x चौड़ाई	मिमी	700x290
	मशीन उपकरण लंबाई x चौड़ाई x ऊंचाई	मिमी	2200x1580x2000
	पूरी मशीन का कुल वजन	किलोभास	3430
	कुल शक्ति	किलोवाट	13
	औसत बिजली की खपत	Kw / h	2

मशीन उपकरण सटीकता

मशीन सटीकता, जिंगफस फैक्टर मानक ：
प्रमुख परीक्षण मद	योजनाबद्ध आरेख	कारखाना मानक


स्पिंडल रेडियल बीट		बाहरी शंकु के रनआउट का पता लगाएं	0.0035


एक्स-एक्सिस रिपीट पोजीशन		एक्स-अक्ष की बार-बार स्थिति का पता लगाएं। नोट: पहले ठंडे इंजन और हॉट इंजन की त्रुटि को ऑफसेट करने के लिए लगभग 50 बार भविष्यवाणी करें, और फिर बार -बार स्थिति का पता लगाएं।	0.003


Z- अक्ष दोहराने की स्थिति		जेड अक्ष पर बार -बार स्थिति का पता लगाएं। नोट: पहले ठंडे इंजन और हॉट इंजन की त्रुटि को ऑफसेट करने के लिए लगभग 50 बार भविष्यवाणी करें, और फिर बार -बार स्थिति का पता लगाएं।	0.003


Y- अक्ष दोहराने की स्थिति		Y अक्ष पर बार -बार स्थिति का पता लगाएं। नोट: पहले ठंडे इंजन और हॉट इंजन की त्रुटि को ऑफसेट करने के लिए लगभग 50 बार भविष्यवाणी करें, और फिर बार -बार स्थिति का पता लगाएं।	0.004


C अक्ष दोहराने की स्थिति		सी-एक्सिस फिक्स्ड पॉइंट के रिपोजिशनिंग का पता लगाएं, नोट करें: पहले ठंडे इंजन और हॉट इंजन की त्रुटि को ऑफसेट करने के लिए लगभग 50 बार भविष्यवाणी करें, और फिर बार-बार पोजिशनिंग का पता लगाएं	20 आर्क सेकंड


सी अक्ष स्थिति रोटरी		सी-एक्सिस की यादृच्छिक स्थिति सटीकता का पता लगाएं, नोट करें: पहले ठंडे इंजन और हॉट इंजन की त्रुटि को ऑफसेट करने के लिए लगभग 50 बार भविष्यवाणी करें, और फिर बार-बार सेटिंग्स की जांच करें	72 आर्क सेकंड


पावर हेड क्लैम्पिंग बीट		शंकु	0.015

पावर हेड क्लैम्पिंग बीट		पिटाई	0.01

यदि ग्राहक x/z/y अक्ष की ISO या VD1 सटीकता का परीक्षण करना चाहता है, तो यह अनुबंध लिखने के समय निर्धारित किया जाएगा। ग्राहक को जिंगफुसी कारखाने की प्रारंभिक स्वीकृति के एक ही समय में इस आइटम का परीक्षण करना चाहिए।
