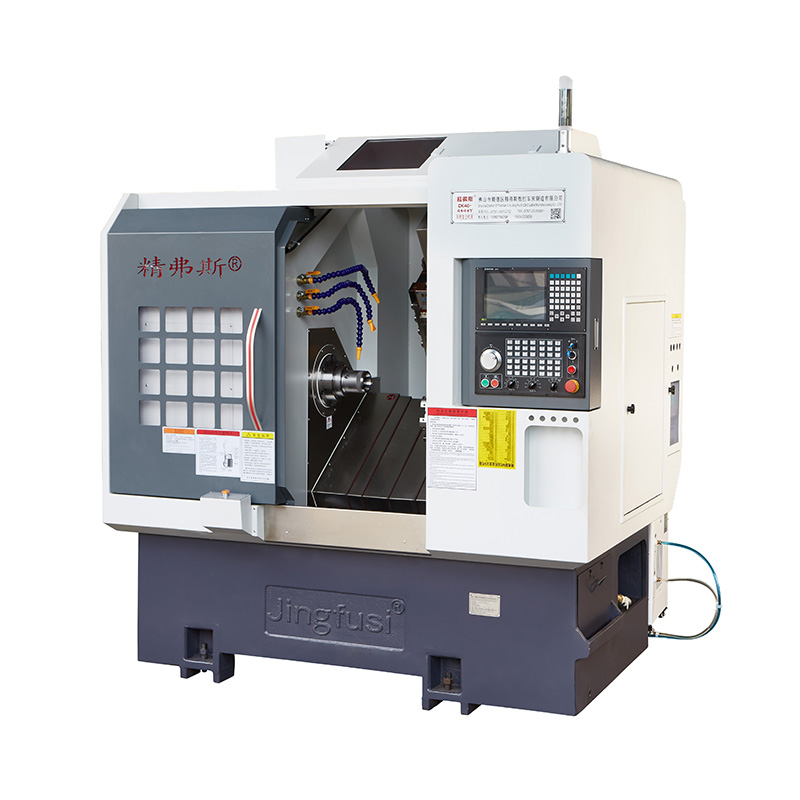

सीएनसी टर्निंग मिलिंग कंपाउंड मशीनिंग सेंटर

CNC टर्निंग मिलिंग कंपाउंड मशीनिंग सेंटर जटिल और अत्यधिक सटीक रोटरी घटकों के निर्माण के लिए आदर्श है। यह एक ही सेटअप में मशीनिंग संचालन के लिए बहुमत के पूरा होने में सक्षम बनाता है। यह न केवल सटीकता की गारंटी देता है, बल्कि उत्पादकता और लागत-प्रभावशीलता को भी बढ़ाता है।

नमूना:CK46-4+4+Y

जांच भेजें

उत्पाद वर्णन

CNC टर्निंग मिलिंग कंपाउंड मशीनिंग सेंटर की विशेषताएं:

कम से कम क्लैम्पिंग: दक्षता और सटीकता दोनों को बढ़ाते हुए, कई क्लैंपिंग संचालन की आवश्यकता को कम करता है।

रैपिड टूल परिवर्तन: अधिक सुविधाजनक मशीनिंग के लिए टूल व्यवस्था को सरल बनाने, उच्च गति वाले उपकरण परिवर्तनों का समर्थन करता है।

व्यापक मशीनिंग: बहुमुखी मशीनिंग क्षमताओं को सक्षम करते हुए, अंतिम चेहरों और पक्षों के समग्र प्रसंस्करण को सुविधाजनक बनाने के लिए कई कार्यों की पेशकश करता है।

मशीन यात्रा आरेख

CNC Turning Milling Compound Machining Center

उत्पाद विवरण

पैरामीटर सूची

वस्तु	खराद का मॉडल	इकाई	CK46-4+4+y	CK52-4+4+y
प्रक्रमन दायरा	बिस्तर पर झूलना	मिमी	Ø 500
	अधिकतम मोड़ बाहरी वृत्त की लंबाई	मिमी	320
	अधिकतम बार व्यास	मिमी	Ø 45	Ø 51 ~ 55
मुख्य धुरी	स्पिंडल हेड प्रकार		ए 2-5	ए 2-6

	होल व्यास के माध्यम से स्पिंडल	मिमी	Ø 56	Ø 66
	अधिकतम धुरी गति	आर/मिनट	6000 (4500 पर सेट)	4500 (3500 पर सेट)
खिलाना	X/z/y अक्ष की प्रभावी यात्रा	मिमी	800/470/260

	X/z/y अक्ष का अधिकतम तेजी से आंदोलन	एम/मेरी	24 (सेटिंग 18)/24 (सेटिंग 18)/15 (सेटिंग 8)
	एक्स/जेड/वाई एक्सिस स्क्रू रॉड	मिमी	32/32/25
	X/z/y अक्ष रेल	मिमी	35/35/25
चाकू टॉवर	आठ स्टेशन बुर्ज	पीसी	8 स्टेशनों, डबल होल टूल होल्डर्स से लैस हो सकते हैं, 12 स्टेशनों के साथ वैकल्पिक
पावर हेड	पावर हेड टूल होल्डिंग फार्म		ER25


	शक्ति प्रधान उपकरण	पीसी	Z- अक्ष 4+x- अक्ष 4, 4 अतिरिक्त निश्चित उपकरण धारकों के साथ स्थापित किया गया
	अधिकतम बिजली सिर की गति	आर/मिनट	6000 (4000 पर सेट), आमतौर पर 4000 से उत्पादों को संसाधित करने के लिए उपयोग किया जा सकता है
	पावर हेड शाफ्ट और शाफ्ट के बीच की दूरी	मिमी	65
बिजली की मशीनरी	मुख्य मोटर शक्ति/टोक़	Kw / nm	नई पीढ़ी 7.5kW, 47.75nm। 80 से अधिक की प्रसंस्करण क्षमता के साथ स्टील भागों को वैकल्पिक रूप से 11kW, 70.03nm से सुसज्जित किया जा सकता है

	X/z/y अक्ष मोटर शक्ति/टोक़	Kw / nm	1.3kW/8.39nm
	X/z पावर हेड मोटर पावर/टोक़	Kw / nm	1.7 kW/8nm
	पावर हेड मोटर की अधिकतम गति	आर/मिनट	5000
अन्य	स्पिंडल पोजिशनिंग ब्रेक डिवाइस		हाइड्रोलिक दबाव


	बेड इनक्लूमेंट	°	35 °
	मशीन उपकरण लंबाई x चौड़ाई x ऊंचाई	मिमी	2200x1580x1900
	पूरी मशीन का कुल वजन	किलोभास	3430
	कुल शक्ति	किलोवाट	13
	औसत बिजली की खपत	Kw / h	2

मशीन उपकरण सटीकता

मशीन सटीकता, जिंगफस फैक्टर मानक ：
प्रमुख परीक्षण मद	योजनाबद्ध आरेख	कारखाना मानक


स्पिंडल रेडियल बीट		बाहरी शंकु के रनआउट का पता लगाएं	0.0035


एक्स-एक्सिस रिपीट पोजीशन		एक्स-अक्ष की बार-बार स्थिति का पता लगाएं। नोट: पहले ठंडे इंजन और हॉट इंजन की त्रुटि को ऑफसेट करने के लिए लगभग 50 बार भविष्यवाणी करें, और फिर बार -बार स्थिति का पता लगाएं।	0.003


Z- अक्ष दोहराने की स्थिति		जेड अक्ष पर बार -बार स्थिति का पता लगाएं। नोट: पहले ठंडे इंजन और हॉट इंजन की त्रुटि को ऑफसेट करने के लिए लगभग 50 बार भविष्यवाणी करें, और फिर बार -बार स्थिति का पता लगाएं।	0.003


Y- अक्ष दोहराने की स्थिति		Y अक्ष पर बार -बार स्थिति का पता लगाएं। नोट: पहले ठंडे इंजन और हॉट इंजन की त्रुटि को ऑफसेट करने के लिए लगभग 50 बार भविष्यवाणी करें, और फिर बार -बार स्थिति का पता लगाएं।	0.004


C अक्ष दोहराने की स्थिति		सी-एक्सिस फिक्स्ड पॉइंट के रिपोजिशनिंग का पता लगाएं, नोट करें: पहले ठंडे इंजन और हॉट इंजन की त्रुटि को ऑफसेट करने के लिए लगभग 50 बार भविष्यवाणी करें, और फिर बार-बार पोजिशनिंग का पता लगाएं	20 आर्क सेकंड


सी अक्ष स्थिति रोटरी		सी-एक्सिस की यादृच्छिक स्थिति सटीकता का पता लगाएं, नोट करें: पहले ठंडे इंजन और हॉट इंजन की त्रुटि को ऑफसेट करने के लिए लगभग 50 बार भविष्यवाणी करें, और फिर बार-बार सेटिंग्स की जांच करें	72 आर्क सेकंड


पावर हेड क्लैम्पिंग बीट		शंकु	0.015

पावर हेड क्लैम्पिंग बीट		पिटाई	0.01

यदि ग्राहक x/z/y अक्ष की ISO या VD1 सटीकता का परीक्षण करना चाहता है, तो यह अनुबंध लिखने के समय निर्धारित किया जाएगा। ग्राहक को जिंगफुसी कारखाने की प्रारंभिक स्वीकृति के एक ही समय में इस आइटम का परीक्षण करना चाहिए।
