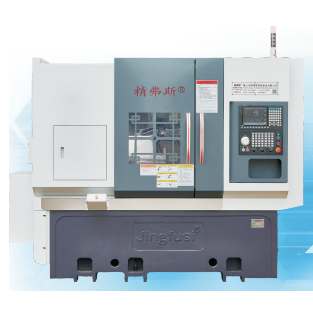

CNC बुर्ज प्रकार स्वचालित खराद

हम आपको इस असाधारण उत्पाद के अपने ज्ञान को गहरा करने के लिए, जिंगफुसी® हाई-एंड सीएनसी बुर्ज प्रकार के स्वचालित खराद से परिचित कराते हैं। हम अपने नए और मूल्यवान दोनों ग्राहकों का गर्मजोशी से स्वागत करते हैं, क्योंकि हम एक साथ एक उज्जवल भविष्य की ओर प्रयास करते हैं।

नमूना:CK52T-600

जांच भेजें

उत्पाद वर्णन

आपको हमारे कारखाने का दौरा करने और नवीनतम, प्रतिस्पर्धी-कीमत, और शीर्ष-गुणवत्ता वाले Jingfusi® CNC बुर्ज प्रकार के स्वचालित खराद का पता लगाने के लिए सौहार्दपूर्वक आमंत्रित किया जाता है, वर्तमान में उच्च मांग में। हम उत्सुकता से आपके साथ सहयोग करने के अवसर का अनुमान लगाते हैं।

CNC बुर्ज प्रकार स्वचालित खराद उत्पाद विवरण

सीएनसी बुर्ज प्रकार स्वचालित खराद पैरामीटर सूची

परियोजना	सामग्री	इकाई	CK52T-600	CK76T-600	CK46T-600
प्रक्रमन दायरा	स्पिंडल का अधिकतम रोटेशन व्यास	मिमी	Ø 800
	ब्लॉक प्रकार	मिमी	Ø 180 ~ 400
	अधिकतम मोड़ लंबाई	मिमी	560
	अधिकतम बार व्यास	मिमी	Ø 51 ~ 55	Ø 72	Ø 45
मुख्य धुरी	स्पिंडल हेड प्रकार		ए 2-6	A2 -8	ए 2-5
	होल व्यास के माध्यम से स्पिंडल	मिमी	Ø 66	Ø 86	Ø 56
	अधिकतम धुरी गति	आर/मिनट	4200	3200	6000
	स्पिंडल सेट स्पीड	आर/मिनट	1 ~ 3500	1 ~ 2500	1 ~ 4500
खिलाना	X/z अक्ष की अधिकतम यात्रा	मिमी	230/600
	जेड-अक्ष प्रभावी स्ट्रोक	मिमी	570
	X/z अक्ष का अधिकतम तेज आंदोलन	एम/मेरी	24
	तेजी से आंदोलन के लिए x/z अक्ष सेटिंग	एम/मेरी	16/18
	X/z अक्ष रोलर स्क्रू विनिर्देश	मिमी	40
	X/z अक्ष गेज विनिर्देश	मिमी	35/45
बारह स्थिति सर्वो बुर्ज	बारह स्थिति सर्वो बुर्ज केंद्र की ऊंचाई		100
	चाकू टॉवर विपरीत किनारे (बाहरी व्यास)	मिमी	385
	बुर्ज की केंद्र ऊंचाई	मिमी	100
	बुर्ज ब्लेड की संख्या	हल करना	12
	आसन्न उपकरण प्रसंस्करण का हस्तक्षेप व्यास	मिमी	Ø180
	नियत उपकरण धारक आकार	मिमी	25x25
	चाकू धारक संभाल व्यास	मिमी	Ø25
बिजली की मशीनरी	मुख्य मोटर शक्ति/टोक़	Kw / nm	11kW/रेटेड 72NM	15kW/रेटेड 98NM	7.5 kW/रेटेड 47nm
	एक्स/जेड-एक्सिस मोटर पावर/टोक़	Kw / nm	YASKAWA 1.8KW/11.5NM। वैकल्पिक नई पीढ़ी 2.4 kW/रेटेड 11.5nm
	बुर्ज टूल चेंजिंग मोटर की पावर/टॉर्क	Kw / nm	नई पीढ़ी 1.0 kW/3.1nm
	कूलिंग सिस्टम मोटर पावर	किलोवाट	0.3
	उच्च दबाव कूलिंग सिस्टम मोटर पावर	किलोवाट	3
टेलस्टॉक	टेलस्टॉक स्ट्रोक	मिमी	420
	टेलस्टॉक इजेक्टर पिन का अधिकतम स्ट्रोक	मिमी	100
	टेलस्टॉक इजेक्टर पिन ड्राइव फॉर्म		हाइड्रोलिक, मजबूत कठोरता
	टेलस्टॉक टॉप सुई शंकु होल टेपर	एमके	मोह्स 5 #, सटीक मशीनिंग के दौरान स्विंग या ताना नहीं।
	टिप और चक के बीच अधिकतम दूरी	मिमी	690
अन्य	बेड इनक्लूमेंट	°	30 ° या 15 °
	मशीन उपकरण लंबाई x चौड़ाई x ऊंचाई	मिमी	2500x1600x1700
	पूरी मशीन का कुल वजन	किलोभास	पूरी मशीन का कुल वजन 4500 किग्रा है, जिसमें 3500 किग्रा, माइनस 10000 युआन का वैकल्पिक कुल वजन होता है
	कुल शक्ति	किलोवाट	20
	औसत बिजली की खपत	Kw / h	3

सीएनसी बुर्ज प्रकार स्वचालित खराद मशीन उपकरण सटीकता

मशीन सटीकता, जिंगफस फैक्टर मानक ：
प्रमुख परीक्षण मद	योजनाबद्ध आरेख	पता लगाने की विधि	कारखाना मानक


स्पिंडल रेडियल बीट		बाहरी शंकु के रनआउट का पता लगाएं	0.0025


एक्स-एक्सिस रिपीट पोजीशन		एक्स-अक्ष की बार-बार स्थिति का पता लगाएं। नोट: पहले ठंडे इंजन और हॉट इंजन की त्रुटि को ऑफसेट करने के लिए लगभग 50 बार भविष्यवाणी करें, और फिर बार -बार स्थिति का पता लगाएं।	0.0025


Z- अक्ष दोहराने की स्थिति		जेड अक्ष पर बार -बार स्थिति का पता लगाएं। नोट: पहले ठंडे इंजन और हॉट इंजन की त्रुटि को ऑफसेट करने के लिए लगभग 50 बार भविष्यवाणी करें, और फिर बार -बार स्थिति का पता लगाएं।	0.0025


यदि ग्राहक x/z/y अक्ष की ISO या VD1 सटीकता का परीक्षण करना चाहता है, तो यह अनुबंध लिखने के समय निर्धारित किया जाएगा। ग्राहक को जिंगफुसी कारखाने की प्रारंभिक स्वीकृति के एक ही समय में इस आइटम का परीक्षण करना चाहिए।
