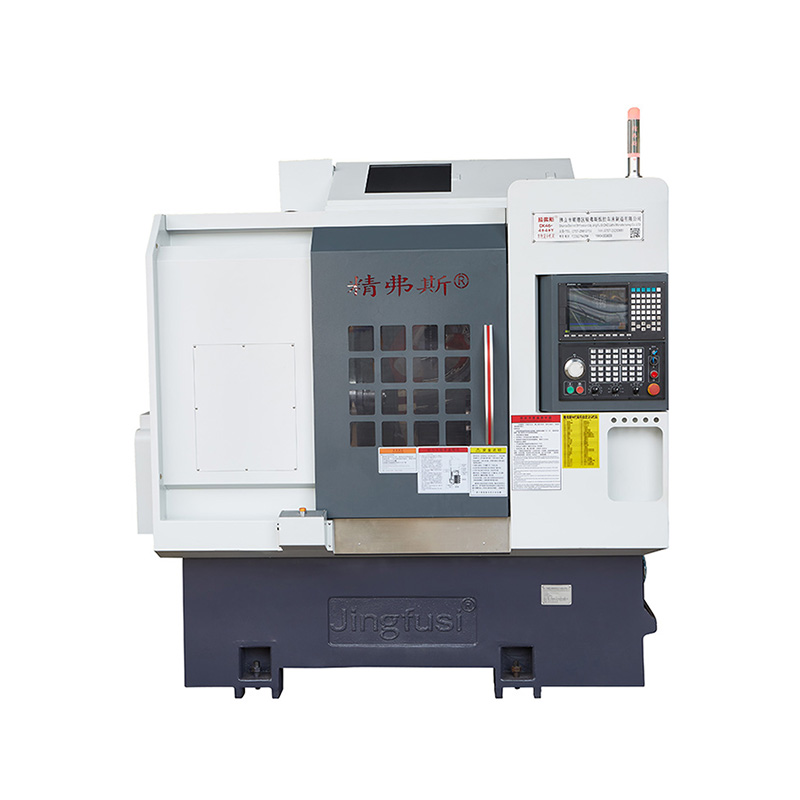

किफायती बारी-चक्की मशीनिंग मशीन

Jingfusi® किफायती टर्न-मिल मशीनिंग मशीन को भागों के प्रसंस्करण के दौरान कठोरता में सुधार करने के लिए एक शक्तिशाली स्पिंडल ब्रेक सहायक तंत्र के साथ डिज़ाइन किया गया है। डायरेक्ट टूल चेंजिंग सिस्टम टूल चेंजिंग प्रक्रिया के जटिल चरणों को बचाता है और टूल को बदलने के समय को छोटा करता है, कुशल प्रसंस्करण प्राप्त करता है और उपयोगकर्ताओं के लिए लागत को बचाता है।

नमूना:CK76DTY

जांच भेजें

उत्पाद वर्णन

Jingfusi® किफायती टर्न-मिल मशीनिंग मशीन एक 3-अक्ष (x, y, z) मल्टी-स्टेशन कंप्यूटर है जो संख्यात्मक रूप से नियंत्रित मोड़ और मिलिंग कंपाउंड खराद को नियंत्रित करती है। यह एक डिवाइस में मोड़, मिलिंग, ड्रिलिंग, बोरिंग, टैपिंग और अन्य कार्यों को एकीकृत करता है। यह अंत और साइड मिलिंग, ड्रिलिंग, टैपिंग और अन्य संयुक्त प्रसंस्करण का प्रदर्शन कर सकता है। यह विशेष रूप से जटिल आकृतियों और उच्च सटीक आवश्यकताओं के साथ कुछ रोटरी भागों को संसाधित करने के लिए उपयुक्त है। यह एक क्लैंपिंग में सभी या अधिकांश प्रसंस्करण चरणों को पूरा कर सकता है। सटीकता सुनिश्चित करें, दक्षता में सुधार करें और लागत को कम करें।

जिंगफुसी® मशीन यात्रा आरेख

उत्पाद विवरण

पैरामीटर सूची

वस्तु	खराद का मॉडल	इकाई	CK52DTY	CK76DTY	CK46DTY
प्रक्रमन दायरा	स्पिंडल का अधिकतम रोटेशन व्यास	मिमी	Ø 700
	अधिकतम मोड़ बाहरी वृत्त की लंबाई	मिमी	520
	अधिकतम बार व्यास	मिमी	Ø 55	Ø 72	Ø 45
मुख्य धुरी	अधिकतम धुरी गति	आर/मिनट	4200 (3500 सेटिंग)	3200 (2000 की स्थापना)	6000 (सेट 4500)
	स्पिंडल हेड प्रकार		ए 2 - 6	A2 -8	ए 2 - 5
	होल व्यास के माध्यम से स्पिंडल	मिमी	Ø 66	Ø 86	Ø 56
खिलाना	X/z/y अक्ष अधिकतम स्ट्रोक	मिमी	260/500/± 60
	90 ° पावर हेड स्पिंडल के केंद्र से गुजरता है	मिमी	30
	X/z/y अक्ष का अधिकतम तेजी से आंदोलन	एम/मेरी	24 (सेटिंग 16)/ 24 (सेटिंग 16)/ 14 (सेटिंग 8)
	एक्स/जेड/वाई एक्सिस स्क्रू रॉड	मिमी	40
	X/z/y अक्ष रोलर ट्रैक	मिमी	35/45/35
पावर बुर्ज	पावर बुर्ज मॉडल	बीएमटी	BMT55
	पावर हेड कोलेट	है	ER32
	नियत उपकरण धारक आकार	मिमी	25x25
	बोर होल्डर शंक व्यास	मिमी	Ø32
बिजली की मशीनरी	मुख्य मोटर शक्ति/टोक़	Kw / nm	11kW/रेटेड 72NM	15kW/रेटेड 98NM	7.5 kW/रेटेड 47nm
	X/z/y अक्ष मोटर शक्ति/टोक़	Kw / nm	YASKAWA 2.9 kW /18.6nm opptional नई पीढ़ी। 3 kW /15nm
	बुर्ज पावर हेड मोटर का पावर/टॉर्क	Kw / nm	नई पीढ़ी 3.1 kW/15nm
	बुर्ज पावर मोटर की अधिकतम गति	आर/मिनट	6000 (4000 की स्थापना), सामान्य गति ।4000
	पावर हेड मोटर पावर/टोक़	Kw / nm	3.1 kW/15nm
	बुर्ज टूल चेंजिंग मोटर की पावर/टॉर्क	Kw / nm	नई पीढ़ी 1.0 kW /3.1nm
टेलस्टॉक	टेलस्टॉक स्ट्रोक	मिमी	520
	टेलस्टॉक का अधिकतम हाइड्रोलिक स्ट्रोक	मिमी	100
	टेलस्टॉक टॉप सुई शंकु होल टेपर	एमके	MOHS 5#
	टिप और चक के बीच अधिकतम दूरी	मिमी	690
अन्य	स्पिंडल पोजिशनिंग ब्रेक डिवाइस		हाइड्रोलिक, वैकल्पिक प्रोग्रामेबल
	बेड इनक्लूमेंट	°	30 ° या 15 °
	मशीन उपकरण लंबाई x चौड़ाई x ऊंचाई	मिमी	2500x1680x1900
	पूरी मशीन का कुल वजन	किलोभास	5000kg
	कुल शक्ति	किलोवाट	20
	औसत बिजली की खपत	Kw / h	3

मशीन उपकरण सटीकता

मशीन सटीकता, जिंगफस फैक्टर मानक ：
प्रमुख परीक्षण मद	योजनाबद्ध आरेख	पता लगाने की विधि	कारखाना मानक


स्पिंडल रेडियल बीट		बाहरी शंकु के रनआउट का पता लगाएं	0.0035


एक्स-एक्सिस रिपीट पोजीशन		एक्स-अक्ष की बार-बार स्थिति का पता लगाएं। नोट: पहले ठंडे इंजन और हॉट इंजन की त्रुटि को ऑफसेट करने के लिए लगभग 50 बार भविष्यवाणी करें, और फिर बार -बार स्थिति का पता लगाएं।	0.003


Z- अक्ष दोहराने की स्थिति		जेड अक्ष पर बार -बार स्थिति का पता लगाएं। नोट: पहले ठंडे इंजन और हॉट इंजन की त्रुटि को ऑफसेट करने के लिए लगभग 50 बार भविष्यवाणी करें, और फिर बार -बार स्थिति का पता लगाएं।	0.003


Y- अक्ष दोहराने की स्थिति		Y अक्ष पर बार -बार स्थिति का पता लगाएं। नोट: पहले ठंडे इंजन और हॉट इंजन की त्रुटि को ऑफसेट करने के लिए लगभग 50 बार भविष्यवाणी करें, और फिर बार -बार स्थिति का पता लगाएं।	0.004


C अक्ष दोहराने की स्थिति		सी-एक्सिस फिक्स्ड पॉइंट के रिपोजिशनिंग का पता लगाएं, नोट करें: पहले ठंडे इंजन और हॉट इंजन की त्रुटि को ऑफसेट करने के लिए लगभग 50 बार भविष्यवाणी करें, और फिर बार-बार पोजिशनिंग का पता लगाएं	20 आर्क सेकंड


सी अक्ष स्थिति रोटरी		सी-एक्सिस की यादृच्छिक स्थिति सटीकता का पता लगाएं, नोट करें: पहले ठंडे इंजन और हॉट इंजन की त्रुटि को ऑफसेट करने के लिए लगभग 50 बार भविष्यवाणी करें, और फिर बार-बार सेटिंग्स की जांच करें	72 आर्क सेकंड


पावर हेड क्लैम्पिंग बीट		शंकु	0.015

पावर हेड क्लैम्पिंग बीट		पिटाई	0.01

यदि ग्राहक x/z/y अक्ष की ISO या VD1 सटीकता का परीक्षण करना चाहता है, तो यह अनुबंध लिखने के समय निर्धारित किया जाएगा। ग्राहक को जिंगफुसी कारखाने की प्रारंभिक स्वीकृति के एक ही समय में इस आइटम का परीक्षण करना चाहिए।
