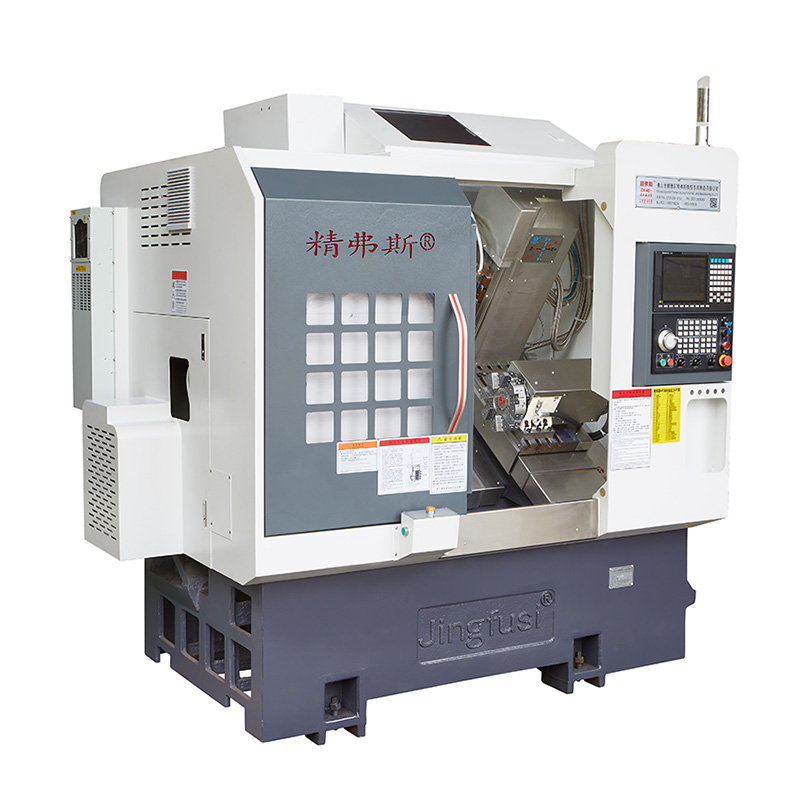

उच्च दक्षता वाली सीएनसी टर्निंग और मिलिंग मशीन
  • उच्च दक्षता वाली सीएनसी टर्निंग और मिलिंग मशीन - 0 उच्च दक्षता वाली सीएनसी टर्निंग और मिलिंग मशीन - 0
  • उच्च दक्षता वाली सीएनसी टर्निंग और मिलिंग मशीन - 1 उच्च दक्षता वाली सीएनसी टर्निंग और मिलिंग मशीन - 1

उच्च दक्षता वाली सीएनसी टर्निंग और मिलिंग मशीन

जिंगफुसी® उच्च दक्षता सीएनसी टर्निंग और मिलिंग मशीन में प्रत्येक कार्य के साथ सटीकता और सटीकता सुनिश्चित करने के लिए एक मजबूत, हेवी-ड्यूटी बिल्ड और उन्नत सॉफ्टवेयर प्रोग्रामिंग की सुविधा है। चाहे आपको छेद करने, जटिल आकृतियों को काटने, या अपने वर्कपीस पर दर्पण जैसी फिनिश हासिल करने की आवश्यकता हो, हमारी मशीन इस कार्य के लिए तैयार है।

नमूना:CK52-5+5+Y

जांच भेजें

उत्पाद वर्णन


अनुप्रयोग


हमारी जिंगफुसी® उच्च दक्षता वाली सीएनसी टर्निंग और मिलिंग मशीन का एक प्रमुख लाभ इसकी बहुमुखी प्रतिभा है। उपलब्ध टूलींग विकल्पों की एक श्रृंखला के साथ, हमारी मशीन विभिन्न प्रकार के टर्निंग, मिलिंग और ड्रिलिंग ऑपरेशन कर सकती है, जिससे यह छोटे पैमाने पर उत्पादन या बड़े पैमाने पर विनिर्माण परियोजनाओं के लिए सही विकल्प बन जाती है।

उपभोक्ता - अनुकूल इंटरफ़ेस

इसकी उन्नत क्षमताओं से आपको भयभीत न होने दें। हमारी उच्च दक्षता वाली सीएनसी टर्निंग और मिलिंग मशीन एक सहज उपयोगकर्ता इंटरफ़ेस का दावा करती है जो सभी अनुभव स्तरों के पेशेवरों के लिए इसे संचालित करना आसान बनाती है। इंटरैक्टिव टचस्क्रीन डिस्प्ले और उपयोगकर्ता के अनुकूल सॉफ्टवेयर के साथ, आप आत्मविश्वास के साथ सबसे जटिल कार्यों को भी प्रोग्राम और निष्पादित कर सकते हैं।

कुशल कार्यप्रवाह

हमारी मशीन के डिज़ाइन के केंद्र में दक्षता पर जोर दिया गया है। मशीन को एक ही चक्र में कई कार्य करने, उत्पादन समय कम करने और थ्रूपुट बढ़ाने के लिए प्रोग्राम किया जा सकता है। इसके अतिरिक्त, हमारी मशीन में एक हाई-स्पीड स्पिंडल है जो तेजी से काटने की गति को सक्षम बनाता है, जिससे उत्पादकता में और सुधार होता है।

मज़बूत टिकाऊपन

हम समझते हैं कि विश्वसनीयता हमारे ग्राहकों के लिए सर्वोच्च प्राथमिकता है। इसीलिए हमने अपनी उच्च दक्षता वाली सीएनसी टर्निंग और मिलिंग मशीन का निर्माण मजबूत, टिकाऊ सामग्रियों से किया है जो भारी उपयोग का सामना कर सकती हैं। साथ ही, नियमित रखरखाव और रख-रखाव सरल है, जिससे आने वाले वर्षों तक आपकी मशीन को शीर्ष परिचालन स्थिति में रखना आसान हो जाता है।

अंत में, हमारी जिंगफुसी® उच्च दक्षता वाली सीएनसी टर्निंग और मिलिंग मशीन एक शक्तिशाली और बहुमुखी उपकरण है जो आपकी विनिर्माण प्रक्रियाओं को स्वचालित करने और दक्षता में सुधार करने में मदद कर सकती है। चाहे आप बड़े पैमाने पर रन या कस्टम, एक तरह के हिस्से का उत्पादन कर रहे हों, हमारी मशीन आपको आसानी से उत्कृष्ट गुणवत्ता वाले परिणाम प्राप्त करने में मदद कर सकती है। डेमो की व्यवस्था करने के लिए आज ही हमसे संपर्क करें और स्वयं देखें कि हमारा उत्पाद आपके लिए क्या कर सकता है।

मशीन यात्रा आरेख



उत्पाद विवरण



पैरामीटर सूची

वस्तु सामग्री इकाई सीके46-5+5+वाई CK52-5+5+Y
प्रसंस्करण का दायरा बिस्तर पर झूलो मिमी Ø 500
अधिकतम घूमने वाले बाहरी वृत्त की लंबाई मिमी 320

अधिकतम बार व्यास
मिमी Ø 45 Ø51~55
मुख्य धुरी अधिकतम धुरी गति आरपीएम 6000(4000 पर सेट) 4500 (3500 पर सेट)
धुरी सिर प्रकार
ए2-5 ए2-6
स्पिंडल थ्रू-होल व्यास मिमी Ø 56 Ø 66
खिलाना X/Z/Y अक्ष अधिकतम स्ट्रोक मिमी 800/470/310
X/Z/Y अक्ष की अधिकतम तेज़ गति मी/मिनट 24 (सेटिंग 18)/24 (सेटिंग 18)/15 (सेटिंग 8)
एक्स/जेड/वाई अक्ष पेंच रॉड मिमी 32/32/25
एक्स/जेड/वाई अक्ष रेल मिमी 35/35/25
चाकू टावर आठ स्टेशन बुर्ज पीसी 8 स्टेशनों को डबल होल टूल होल्डर्स से सुसज्जित किया जा सकता है, 12 स्टेशनों के साथ वैकल्पिक
पॉवर हेड पावर हेड टूल होल्डिंग फॉर्म
ईआर25
पावर हेड की अधिकतम गति आरपीएम 6000 (4000 पर सेट), आमतौर पर 4000 से उत्पादों को संसाधित करने के लिए उपयोग किया जा सकता है
अधिकतम स्थापना ड्रिलिंग और मिलिंग हेड व्यास मिमी Ø 16
पावर हेड शाफ्ट और शाफ्ट के बीच की दूरी मिमी 65
विद्युत मशीनरी मुख्य मोटर पावर/टॉर्क किलोवाट/एनएम 7.5 किलोवाट/47.75 एनएम, 80 और उससे अधिक की प्रसंस्करण क्षमता वाले स्टील भागों के लिए वैकल्पिक 11 किलोवाट/70.03 एनएम
एक्स/जेड/वाई अक्ष मोटर पावर/टॉर्क किलोवाट/एनएम यास्कावा 1.8KW/11.5Nm। वैकल्पिक नई पीढ़ी 2.4 किलोवाट/रेटेड 11.5 एनएम
एक्स/जेड पावर हेड मोटर पावर/टॉर्क किलोवाट/एनएम 2.4 किलोवाट/11.5एनएम
पावर हेड मोटर की अधिकतम गति आरपीएम 5000
अन्य स्पिंडल पोजिशनिंग ब्रेक डिवाइस
द्रवचालित दबाव
बिस्तर का झुकाव ° 35°
चाकू टेबल प्लेट की लंबाई X चौड़ाई मिमी 700X290
मशीन टूल की लंबाई X चौड़ाई X ऊंचाई मिमी 2200X1580X2000
पूरी मशीन का कुल वजन किलोग्राम 3430
कुल शक्ति किलोवाट 13
औसत बिजली की खपत किलोवाट/घंटा 2

मशीन उपकरण सटीकता

मशीन सटीकता, जिंगफस कारक मानक:
प्रमुख परीक्षण वस्तु योजनाबद्ध आरेख फ़ैक्टरी मानक
स्पिंडल रेडियल बीट बाहरी शंकु के अपवाह का पता लगाएं 0.0035
एक्स-अक्ष दोहराव स्थिति एक्स-अक्ष की बार-बार स्थिति का पता लगाएं। नोट: पहले ठंडे इंजन और गर्म इंजन की त्रुटि को ऑफसेट करने के लिए लगभग 50 बार भविष्यवाणी करें, और फिर बार-बार होने वाली स्थिति का पता लगाएं। 0.003
Z-अक्ष दोहराव स्थिति
Z अक्ष पर बार-बार स्थिति का पता लगाएं। नोट: पहले ठंडे इंजन और गर्म इंजन की त्रुटि को ऑफसेट करने के लिए लगभग 50 बार भविष्यवाणी करें, और फिर बार-बार होने वाली स्थिति का पता लगाएं। 0.003
Y-अक्ष दोहराव स्थिति Y अक्ष पर बार-बार स्थिति का पता लगाएं। नोट: पहले ठंडे इंजन और गर्म इंजन की त्रुटि को ऑफसेट करने के लिए लगभग 50 बार भविष्यवाणी करें, और फिर बार-बार होने वाली स्थिति का पता लगाएं। 0.004
सी अक्ष दोहराव स्थिति सी-अक्ष निश्चित बिंदु की पुनर्स्थिति का पता लगाएं, ध्यान दें: पहले ठंडे इंजन और गर्म इंजन की त्रुटि को ऑफसेट करने के लिए लगभग 50 बार भविष्यवाणी करें, और फिर दोहराई गई स्थिति का पता लगाएं 20 आर्क सेकंड
सी अक्ष स्थिति रोटरी   सी-अक्ष की यादृच्छिक स्थिति सटीकता का पता लगाएं, ध्यान दें: पहले ठंडे इंजन और गर्म इंजन की त्रुटि को ऑफसेट करने के लिए लगभग 50 बार भविष्यवाणी करें, और फिर दोहराई गई सेटिंग्स की जांच करें 72 आर्क सेकंड
पावर हेड क्लैम्पिंग बीट शंकु मारो 0.015
पावर हेड क्लैम्पिंग बीट
दबाना पिटाई 0.01
यदि ग्राहक X/Z/Y अक्ष की ISO या VD1 सटीकता का परीक्षण करना चाहता है, तो यह अनुबंध लिखते समय निर्धारित किया जाएगा। ग्राहक को जिंगफुसी फैक्ट्री की प्रारंभिक स्वीकृति के साथ ही इस आइटम का परीक्षण करना चाहिए।
