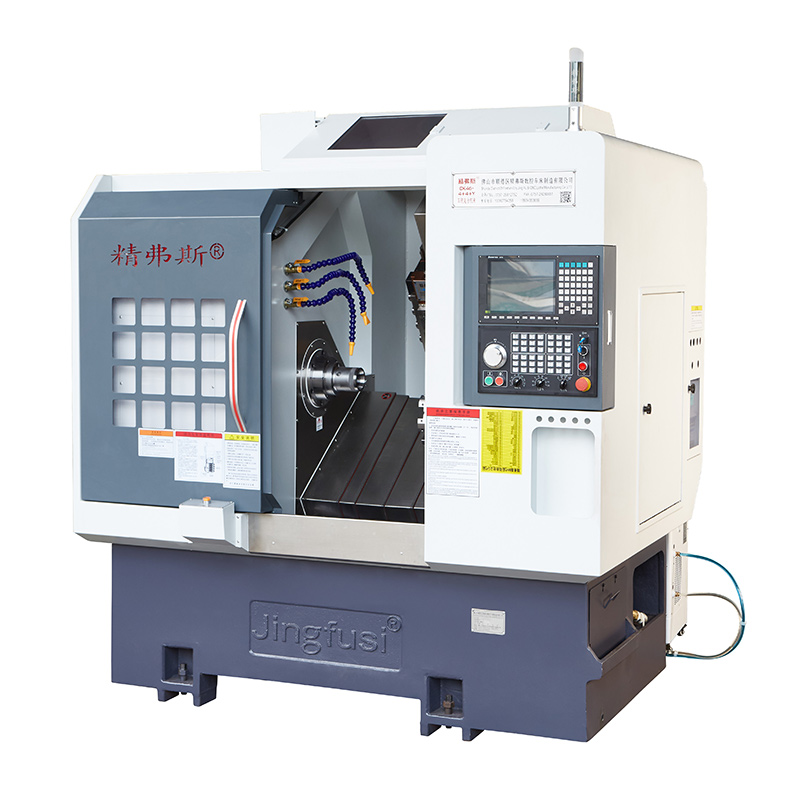

जब मोड़ और मिलिंग की बात आती है, तो सटीकता महत्वपूर्ण है, और हमारी मशीन आपको वह सटीकता देती है। एक मजबूत और टिकाऊ निर्माण के साथ, इस मशीन में उच्च गुणवत्ता वाले उत्पादन के साथ सटीक मशीनिंग नौकरियों को संभालने की क्षमता है।
इस मशीन का Jingfusi® बुर्ज डिज़ाइन त्वरित और आसान उपकरण परिवर्तनों के लिए अनुमति देता है, जिससे यह विभिन्न प्रकार की मशीनिंग नौकरियों के लिए एकदम सही हो जाता है। एक शक्तिशाली मिलिंग स्पिंडल और एक मोड़ फ़ंक्शन के साथ, आपके पास जटिल भागों को जल्दी और सटीक रूप से बनाने की क्षमता होगी।
हमारी उच्च परिशुद्धता बुर्ज टर्निंग और मिलिंग मशीन को मशीनिंग प्रक्रिया को सरल बनाने और दक्षता को अधिकतम करने के लिए डिज़ाइन किया गया है। यह विभिन्न प्रकार के कार्यों और अनुप्रयोगों से निपटने के लिए बहुमुखी प्रतिभा प्रदान करता है, इसके उच्च गति प्रसंस्करण और बहु-कार्यक्षमता के साथ।
न केवल हमारी मशीन सटीक है, बल्कि यह भी अंतिम करने के लिए बनाया गया है। एक टिकाऊ और मजबूत फ्रेम के साथ, यह मशीन सामग्री और अनुप्रयोगों की एक विस्तृत श्रृंखला को संभाल सकती है, जो इष्टतम उत्पादकता और प्रवीणता सुनिश्चित करती है।
इसके अलावा, इस मशीन का सहज ज्ञान युक्त इंटरफ़ेस उपयोग करना आसान बनाता है, यहां तक कि उन नए मशीनिंग के लिए भी। नियंत्रण उपयोगकर्ता-मित्रता के लिए डिज़ाइन किए गए हैं, जिससे आप आसानी से प्रोग्राम कर सकते हैं और हाथ में मशीनिंग नौकरी को निष्पादित कर सकते हैं।
हमारी उच्च परिशुद्धता बुर्ज टर्निंग और मिलिंग मशीन स्थायित्व, दक्षता और सटीकता के संदर्भ में अपेक्षाओं से अधिक है। अपनी शक्तिशाली क्षमताओं, मजबूत निर्माण और आसानी से उपयोग वाले इंटरफ़ेस के साथ, यह आपके सटीक मोड़ और मिलिंग की जरूरतों के लिए आदर्श समाधान है।
जिंगफुसी® मशीन यात्रा आरेख
उत्पाद विवरण
पैरामीटर सूची
वस्तु |
खराद का मॉडल |
इकाई |
CK52DTY |
CK76DTY |
CK46DTY |
प्रक्रमन दायरा |
स्पिंडल का अधिकतम रोटेशन व्यास |
मिमी |
Ø 700 |
अधिकतम मोड़ बाहरी वृत्त की लंबाई |
मिमी |
520
|
अधिकतम बार व्यास |
मिमी |
Ø 55 |
Ø 72 |
Ø 45 |
मुख्य धुरी |
अधिकतम धुरी गति |
आर/मिनट |
4200 (3500 सेटिंग) |
3200 (2000 की स्थापना) |
6000 (सेट 4500) |
स्पिंडल हेड प्रकार |
|
ए 2 - 6 |
A2 -8 |
ए 2 - 5 |
होल व्यास के माध्यम से स्पिंडल |
मिमी |
Ø 66 |
Ø 86 |
Ø 56 |
खिलाना |
X/z/y अक्ष अधिकतम स्ट्रोक |
मिमी |
260/500/± 60 |
90 ° पावर हेड स्पिंडल के केंद्र से गुजरता है |
मिमी |
30
|
X/z/y अक्ष का अधिकतम तेजी से आंदोलन |
एम/मेरी |
24 (सेटिंग 16)/ 24 (सेटिंग 16)/ 14 (सेटिंग 8) |
एक्स/जेड/वाई एक्सिस स्क्रू रॉड |
मिमी |
40
|
X/z/y अक्ष रोलर ट्रैक |
मिमी |
35/45/35 |
पावर बुर्ज
|
पावर बुर्ज मॉडल |
बीएमटी |
BMT55 |
पावर हेड कोलेट |
है |
ER32 |
नियत उपकरण धारक आकार |
मिमी |
25x25 |
बोर होल्डर शंक व्यास |
मिमी |
Ø32 |
बिजली की मशीनरी |
मुख्य मोटर शक्ति/टोक़ |
Kw / nm |
11kW/रेटेड 72NM |
15kW/रेटेड 98NM |
7.5 kW/रेटेड 47nm |
X/z/y अक्ष मोटर शक्ति/टोक़ |
Kw / nm |
YASKAWA 2.9 kW /18.6nm opptional नई पीढ़ी। 3 kW /15nm |
बुर्ज पावर हेड मोटर का पावर/टॉर्क |
Kw / nm |
नई पीढ़ी 3.1 kW/15nm |
बुर्ज पावर मोटर की अधिकतम गति |
आर/मिनट |
6000 (4000 की स्थापना), सामान्य गति ।4000 |
पावर हेड मोटर पावर/टोक़ |
Kw / nm |
3.1 kW/15nm |
बुर्ज टूल चेंजिंग मोटर की पावर/टॉर्क |
Kw / nm |
नई पीढ़ी 1.0 kW /3.1nm |
टेलस्टॉक |
टेलस्टॉक स्ट्रोक |
मिमी |
520
|
टेलस्टॉक का अधिकतम हाइड्रोलिक स्ट्रोक
|
मिमी |
100
|
टेलस्टॉक टॉप सुई शंकु होल टेपर |
एमके |
MOHS 5# |
टिप और चक के बीच अधिकतम दूरी |
मिमी |
690
|
अन्य |
स्पिंडल पोजिशनिंग ब्रेक डिवाइस |
|
हाइड्रोलिक, वैकल्पिक प्रोग्रामेबल |
बेड इनक्लूमेंट |
°
|
30 ° या 15 ° |
मशीन उपकरण लंबाई x चौड़ाई x ऊंचाई |
मिमी |
2500x1680x1900 |
पूरी मशीन का कुल वजन |
किलोभास |
5000kg |
कुल शक्ति |
किलोवाट |
20
|
औसत बिजली की खपत |
Kw / h |
3
|
मशीन उपकरण सटीकता
मशीन सटीकता, जिंगफस फैक्टर मानक : |
प्रमुख परीक्षण मद |
योजनाबद्ध आरेख |
पता लगाने की विधि
|
कारखाना मानक
|
स्पिंडल रेडियल बीट |
|
बाहरी शंकु के रनआउट का पता लगाएं |
0.0035
|
एक्स-एक्सिस रिपीट पोजीशन |
|
एक्स-अक्ष की बार-बार स्थिति का पता लगाएं। नोट: पहले ठंडे इंजन और हॉट इंजन की त्रुटि को ऑफसेट करने के लिए लगभग 50 बार भविष्यवाणी करें, और फिर बार -बार स्थिति का पता लगाएं। |
0.003
|
Z- अक्ष दोहराने की स्थिति |

|
जेड अक्ष पर बार -बार स्थिति का पता लगाएं। नोट: पहले ठंडे इंजन और हॉट इंजन की त्रुटि को ऑफसेट करने के लिए लगभग 50 बार भविष्यवाणी करें, और फिर बार -बार स्थिति का पता लगाएं। |
0.003
|
Y- अक्ष दोहराने की स्थिति |
|
Y अक्ष पर बार -बार स्थिति का पता लगाएं। नोट: पहले ठंडे इंजन और हॉट इंजन की त्रुटि को ऑफसेट करने के लिए लगभग 50 बार भविष्यवाणी करें, और फिर बार -बार स्थिति का पता लगाएं। |
0.004
|
C अक्ष दोहराने की स्थिति |
|
सी-एक्सिस फिक्स्ड पॉइंट के रिपोजिशनिंग का पता लगाएं, नोट करें: पहले ठंडे इंजन और हॉट इंजन की त्रुटि को ऑफसेट करने के लिए लगभग 50 बार भविष्यवाणी करें, और फिर बार-बार पोजिशनिंग का पता लगाएं |
20 आर्क सेकंड |
सी अक्ष स्थिति रोटरी |
|
सी-एक्सिस की यादृच्छिक स्थिति सटीकता का पता लगाएं, नोट करें: पहले ठंडे इंजन और हॉट इंजन की त्रुटि को ऑफसेट करने के लिए लगभग 50 बार भविष्यवाणी करें, और फिर बार-बार सेटिंग्स की जांच करें |
72 आर्क सेकंड |
पावर हेड क्लैम्पिंग बीट |
|
शंकु |
0.015
|
पावर हेड क्लैम्पिंग बीट |

|
पिटाई |
0.01
|
यदि ग्राहक x/z/y अक्ष की ISO या VD1 सटीकता का परीक्षण करना चाहता है, तो यह अनुबंध लिखने के समय निर्धारित किया जाएगा। ग्राहक को जिंगफुसी कारखाने की प्रारंभिक स्वीकृति के एक ही समय में इस आइटम का परीक्षण करना चाहिए। |
