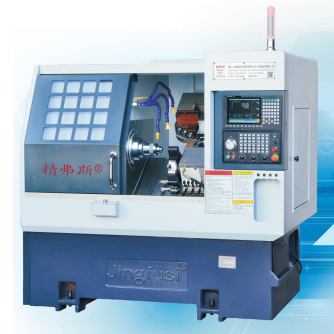

जबकि मुख्य रूप से आंतरिक नाली मशीनिंग के लिए उपयोग किया जाता है, ये मशीनें अन्य मशीनिंग कार्यों को भी संभाल सकती हैं, जो उन्हें अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए बहुमुखी बनाती हैं। एयरोस्पेस, चिकित्सा उपकरण निर्माण, ऑटोमोटिव और सटीक इंजीनियरिंग जैसे उद्योग अक्सर जटिल और उच्च-परिशुद्धता घटकों का उत्पादन करने के लिए इन मशीनों पर भरोसा करते हैं। इनर थ्री-कर्व ग्रूव टर्निंग और मिलिंग मशीनें विशिष्ट मशीनिंग आवश्यकताओं के आधार पर धातु, प्लास्टिक और कंपोजिट सहित विभिन्न सामग्रियों को संसाधित कर सकती हैं।
वस्तु | इकाई | विनिर्देश |
अधिकतम. मोड़ व्यास | मिमी | 250 |
अधिकतम. स्विंग डायम. खराद के ऊपर | मिमी | Ø500 |
अधिकतम. स्लाइड बेड के माध्यम से व्यास मोड़ना | मिमी | Ø160 |
तिरछा बिस्तर डिग्री | डिग्री | 35° |
एक्स-अक्ष प्रभावी यात्रा | मिमी | 1000 |
Z-अक्ष प्रभावी यात्रा | मिमी | 400 |
एक्स/जेड अक्ष अधिकतम। तीव्र यात्रा गति | मी/मिनट | 24 |
कच्चा लोहा आधार क्षेत्र | ㎡ | 1.8 x 1.1 |
मशीन का आकार: एल एक्स डब्ल्यू एक्स एच | मिमी | 2100x 1580 x 1800 |
मशीन का शुद्ध वजन | किलोग्राम | 2600 |
टूल नं. | पीसी | 8 |
चौकोर उपकरण | मिमी | 20 x 20 |
छेद चाकू का आकार | मिमी | O20 |
कुल घोड़ा | किलोवाट | 13 |
औसत बिजली की खपत | किलोवाट/घंटा | 2 |
स्पिंडल फेस फॉर्म |
|
ए2-5 |
स्पिंडल स्पीड | आरपीएम | 6000 |
स्पिंडल गति सेटिंग | आरपीएम | 1-4500 |
स्पिंडल रेटेड टॉर्क | एनएम | 35एनएम(1500आर/मिनट) |
अधिकतम बार व्यास | मिमी | Ø45 |
मशीन सटीकता, जिंगफस कारक मानक: | ||||
प्रमुख परीक्षण वस्तु | योजनाबद्ध आरेख | फ़ैक्टरी मानक | ||
स्पिंडल रेडियल बीट, |
![]() |
बाहरी शंकु के अपवाह का पता लगाएं | 0.0035 | |
एक्स-अक्ष दोहराव स्थिति, एक्स |
![]() |
एक्स-अक्ष की बार-बार स्थिति का पता लगाएं। नोट: पहले ठंडे इंजन और गर्म इंजन की त्रुटि को ऑफसेट करने के लिए लगभग 50 बार भविष्यवाणी करें, और फिर बार-बार होने वाली स्थिति का पता लगाएं। | 0.003 | |
Z-अक्ष दोहराव स्थिति, Z |
![]() |
Z अक्ष पर बार-बार स्थिति का पता लगाएं। नोट: पहले ठंडे इंजन और गर्म इंजन की त्रुटि को ऑफसेट करने के लिए लगभग 50 बार भविष्यवाणी करें, और फिर बार-बार होने वाली स्थिति का पता लगाएं। | 0.003 | |
सी अक्ष दोहराव स्थिति,सी |
![]() |
सी-अक्ष निश्चित बिंदु की पुनर्स्थिति का पता लगाएं, ध्यान दें: पहले ठंडे इंजन और गर्म इंजन की त्रुटि को ऑफसेट करने के लिए लगभग 50 बार भविष्यवाणी करें, और फिर दोहराई गई स्थिति का पता लगाएं | 20 आर्क सेकंड | |
सी अक्ष स्थिति रोटरी,सी |
![]() |
सी-अक्ष की यादृच्छिक स्थिति सटीकता का पता लगाएं, ध्यान दें: पहले ठंडे इंजन और गर्म इंजन की त्रुटि को ऑफसेट करने के लिए लगभग 50 बार भविष्यवाणी करें, और फिर दोहराई गई सेटिंग्स की जांच करें | 72 आर्क सेकंड | |
यदि ग्राहक X/Z/Y अक्ष की ISO या VD1 सटीकता का परीक्षण करना चाहता है, तो यह अनुबंध लिखते समय निर्धारित किया जाएगा। ग्राहक को जिंगफुसी फैक्ट्री की प्रारंभिक स्वीकृति के साथ ही इस आइटम का परीक्षण करना होगा। | ||||
