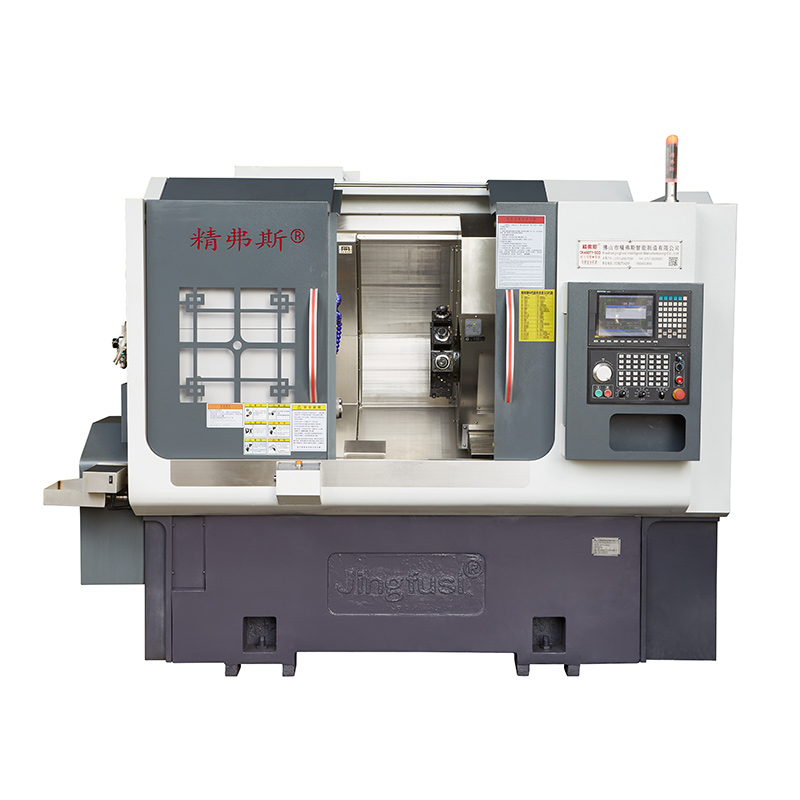

मल्टी-टास्किंग टर्निंग और मिलिंग सीएनसी मशीन

मल्टी-टास्किंग टर्निंग और मिलिंग सीएनसी मशीन का परिचय-उच्च परिशुद्धता और दक्षता के साथ मशीनिंग जटिल घटकों के लिए सही समाधान। यह सीएनसी टर्निंग एंड मिलिंग सेंटर टर्निंग और मिलिंग दोनों संचालन को संभालने के लिए बनाया गया है, जिससे यह किसी भी सीएनसी की दुकान के लिए एक बहुमुखी अतिरिक्त है।

नमूना:CK46DTY

जांच भेजें

उत्पाद वर्णन

इस मल्टीटास्किंग सीएनसी खराद की प्रमुख विशेषताओं में से एक एक ही वर्कपीस पर कई ऑपरेशन करने की क्षमता है, जो सेटअप समय को काफी कम कर देती है और उत्पादकता बढ़ाती है। इसकी उन्नत सीएनसी प्रणाली हर बार लगातार और सटीक परिणाम सुनिश्चित करती है, जिससे यह उच्च-मात्रा विनिर्माण के लिए एक आदर्श विकल्प बन जाता है।

मल्टी-टास्किंग टर्निंग और मिलिंग सीएनसी मशीन प्लास्टिक से लेकर धातुओं और बीच में सब कुछ तक, सामग्री की एक विस्तृत श्रृंखला को संभालने में सक्षम है। इसका मजबूत निर्माण असाधारण स्थायित्व और लंबे समय तक चलने वाले प्रदर्शन को सुनिश्चित करता है, जबकि इसका एर्गोनोमिक डिज़ाइन संचालित करना और बनाए रखना आसान बनाता है।

यह CNC मल्टीटास्क मिल टर्न मशीन आपकी विशिष्ट मशीनिंग आवश्यकताओं को पूरा करने के लिए मानक और वैकल्पिक सुविधाओं की एक श्रृंखला के साथ आती है। इसके शक्तिशाली स्पिंडल और उन्नत कटिंग टूल असाधारण गति और सटीकता प्रदान करते हैं, जबकि इसका स्वचालित टूल चेंजर मशीनिंग प्रक्रिया में किसी भी रुकावट के बिना त्वरित और आसान उपकरण परिवर्तन के लिए अनुमति देता है।

चाहे आप एयरोस्पेस, रक्षा, मोटर वाहन या किसी अन्य उद्योग के लिए मशीनिंग जटिल घटक हों, सीएनसी मल्टी-टास्किंग टर्निंग सेंटर मशीन सही विकल्प है। अपने बेहतर प्रदर्शन, बहुमुखी प्रतिभा और विश्वसनीयता के साथ, यह मशीन आपकी अपेक्षाओं को पार करने के लिए निश्चित है और आपकी मशीनिंग क्षमताओं को अगले स्तर तक ले जाने में मदद करती है।

सारांश में, मल्टी-टास्किंग टर्निंग और मिलिंग सीएनसी मशीन किसी भी सीएनसी की दुकान के लिए एक गेम-चेंजिंग अतिरिक्त है। यह बेजोड़ प्रदर्शन, सटीक और दक्षता प्रदान करता है, जिससे यह आपकी सभी मशीनिंग जरूरतों के लिए सही समाधान है। अपने व्यवसाय को अगले स्तर तक ले जाने के अवसर पर न चूकें-आज 5 एक्सिस मल्टी-टास्किंग सीएनसी मशीन में निवेश करें!

मशीन यात्रा आरेख

Automatic Turret Turning and Milling Machine

उत्पाद विवरण

पैरामीटर सूची

वस्तु	खराद का मॉडल	इकाई	CK52DTY	CK76DTY	CK46DTY
प्रक्रमन दायरा	स्पिंडल का अधिकतम रोटेशन व्यास	मिमी	Ø 700
	अधिकतम मोड़ बाहरी वृत्त की लंबाई	मिमी	520
	अधिकतम बार व्यास	मिमी	Ø 55	Ø 72	Ø 45
मुख्य धुरी	अधिकतम धुरी गति	आर/मिनट	4200 (3500 सेटिंग)	3200 (2000 की स्थापना)	6000 (सेट 4500)
	स्पिंडल हेड प्रकार		ए 2 - 6	A2 -8	ए 2 - 5
	होल व्यास के माध्यम से स्पिंडल	मिमी	Ø 66	Ø 86	Ø 56
खिलाना	X/z/y अक्ष अधिकतम स्ट्रोक	मिमी	260/500/± 60
	90 ° पावर हेड स्पिंडल के केंद्र से गुजरता है	मिमी	30
	X/z/y अक्ष का अधिकतम तेजी से आंदोलन	एम/मेरी	24 (सेटिंग 16)/ 24 (सेटिंग 16)/ 14 (सेटिंग 8)
	एक्स/जेड/वाई एक्सिस स्क्रू रॉड	मिमी	40
	X/z/y अक्ष रोलर ट्रैक	मिमी	35/45/35
पावर बुर्ज	पावर बुर्ज मॉडल	बीएमटी	BMT55
	पावर हेड कोलेट	है	ER32
	नियत उपकरण धारक आकार	मिमी	25x25
	बोर होल्डर शंक व्यास	मिमी	Ø32
बिजली की मशीनरी	मुख्य मोटर शक्ति/टोक़	Kw / nm	11kW/रेटेड 72NM	15kW/रेटेड 98NM	7.5 kW/रेटेड 47nm
	X/z/y अक्ष मोटर शक्ति/टोक़	Kw / nm	YASKAWA 2.9 kW /18.6nm opptional नई पीढ़ी। 3 kW /15nm
	बुर्ज पावर हेड मोटर का पावर/टॉर्क	Kw / nm	नई पीढ़ी 3.1 kW/15nm
	बुर्ज पावर मोटर की अधिकतम गति	आर/मिनट	6000 (4000 की स्थापना), सामान्य गति ।4000
	पावर हेड मोटर पावर/टोक़	Kw / nm	3.1 kW/15nm
	बुर्ज टूल चेंजिंग मोटर की पावर/टॉर्क	Kw / nm	नई पीढ़ी 1.0 kW /3.1nm
टेलस्टॉक	टेलस्टॉक स्ट्रोक	मिमी	520
	टेलस्टॉक का अधिकतम हाइड्रोलिक स्ट्रोक	मिमी	100
	टेलस्टॉक टॉप सुई शंकु होल टेपर	एमके	MOHS 5#
	टिप और चक के बीच अधिकतम दूरी	मिमी	690
अन्य	स्पिंडल पोजिशनिंग ब्रेक डिवाइस		हाइड्रोलिक, वैकल्पिक प्रोग्रामेबल
	बेड इनक्लूमेंट	°	30 ° या 15 °
	मशीन उपकरण लंबाई x चौड़ाई x ऊंचाई	मिमी	2500x1680x1900
	पूरी मशीन का कुल वजन	किलोभास	5000kg
	कुल शक्ति	किलोवाट	20
	औसत बिजली की खपत	Kw / h	3

मशीन उपकरण सटीकता

मशीन सटीकता, जिंगफस फैक्टर मानक ：
प्रमुख परीक्षण मद	योजनाबद्ध आरेख	पता लगाने की विधि	कारखाना मानक


स्पिंडल रेडियल बीट		बाहरी शंकु के रनआउट का पता लगाएं	0.0035


एक्स-एक्सिस रिपीट पोजीशन		एक्स-अक्ष की बार-बार स्थिति का पता लगाएं। नोट: पहले ठंडे इंजन और हॉट इंजन की त्रुटि को ऑफसेट करने के लिए लगभग 50 बार भविष्यवाणी करें, और फिर बार -बार स्थिति का पता लगाएं।	0.003


Z- अक्ष दोहराने की स्थिति		जेड अक्ष पर बार -बार स्थिति का पता लगाएं। नोट: पहले ठंडे इंजन और हॉट इंजन की त्रुटि को ऑफसेट करने के लिए लगभग 50 बार भविष्यवाणी करें, और फिर बार -बार स्थिति का पता लगाएं।	0.003


Y- अक्ष दोहराने की स्थिति		Y अक्ष पर बार -बार स्थिति का पता लगाएं। नोट: पहले ठंडे इंजन और हॉट इंजन की त्रुटि को ऑफसेट करने के लिए लगभग 50 बार भविष्यवाणी करें, और फिर बार -बार स्थिति का पता लगाएं।	0.004


C अक्ष दोहराने की स्थिति		सी-एक्सिस फिक्स्ड पॉइंट के रिपोजिशनिंग का पता लगाएं, नोट करें: पहले ठंडे इंजन और हॉट इंजन की त्रुटि को ऑफसेट करने के लिए लगभग 50 बार भविष्यवाणी करें, और फिर बार-बार पोजिशनिंग का पता लगाएं	20 आर्क सेकंड


सी अक्ष स्थिति रोटरी		सी-एक्सिस की यादृच्छिक स्थिति सटीकता का पता लगाएं, नोट करें: पहले ठंडे इंजन और हॉट इंजन की त्रुटि को ऑफसेट करने के लिए लगभग 50 बार भविष्यवाणी करें, और फिर बार-बार सेटिंग्स की जांच करें	72 आर्क सेकंड


पावर हेड क्लैम्पिंग बीट		शंकु	0.015

पावर हेड क्लैम्पिंग बीट		पिटाई	0.01

यदि ग्राहक x/z/y अक्ष की ISO या VD1 सटीकता का परीक्षण करना चाहता है, तो यह अनुबंध लिखने के समय निर्धारित किया जाएगा। ग्राहक को जिंगफुसी कारखाने की प्रारंभिक स्वीकृति के एक ही समय में इस आइटम का परीक्षण करना चाहिए।
