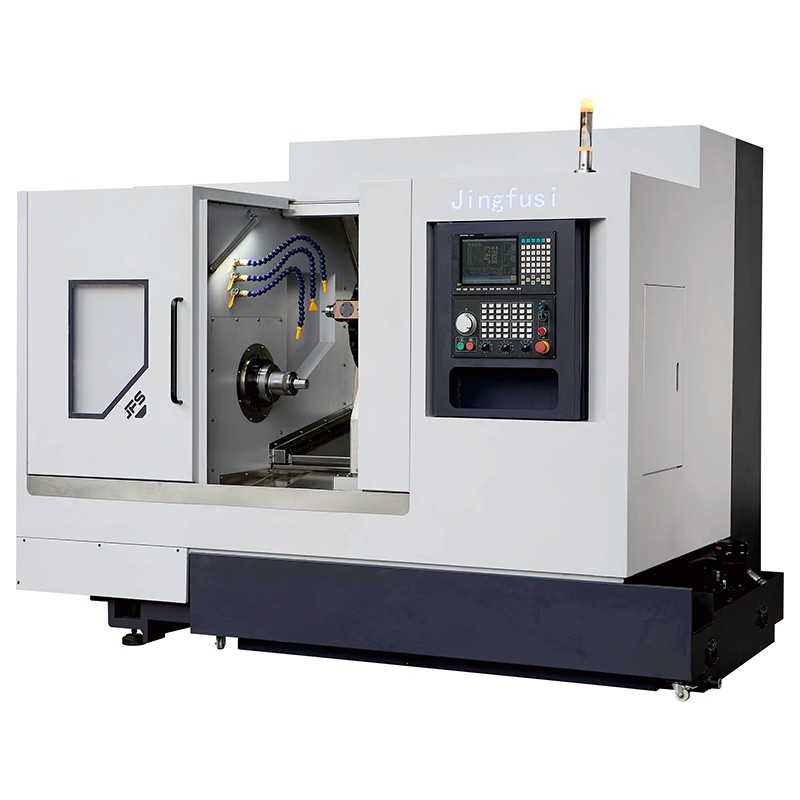

पावर बुर्ज सीएनसी खराद CK46 52 76DT

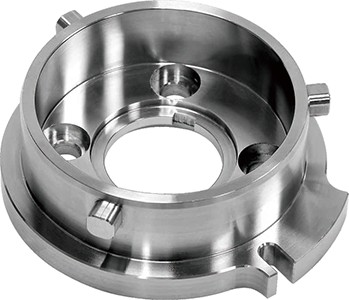

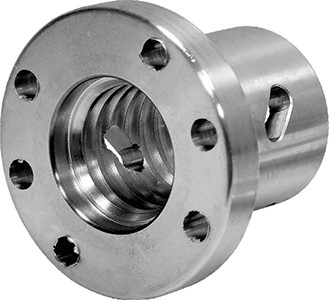

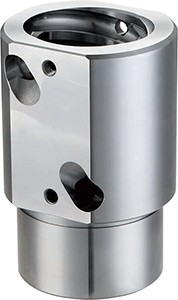

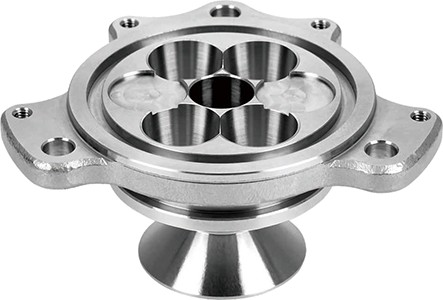

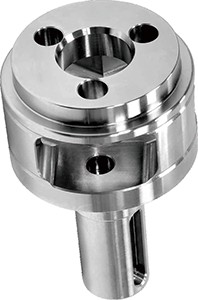

जिंगफुसी उच्च गुणवत्ता वाले पावर बुर्ज सीएनसी लेथ CK46 52 76DT का उत्पादन कर रहा है। हम गियरलेस मॉड्यूल ट्रांसमिशन को अपनाना चुनते हैं, जो स्रोत से गर्मी को खत्म करता है और मशीनिंग सटीकता की स्थिर गारंटी के लिए अनुकूल है। मशीन मिलिंग और टर्निंग कार्यों को एकीकृत करती है, और स्टेनलेस स्टील, टाइटेनियम मिश्र धातु, कार्बन स्टील इत्यादि जैसी जटिल सामग्रियों को लचीले ढंग से संसाधित कर सकती है।

नमूना:CK46/52/76DT

जांच भेजें

उत्पाद वर्णन

चीन कारखाने से जिंगफुसी पावर बुर्ज सीएनसी लेथ CK46 52 76DT दो उच्च-प्रदर्शन पावर हेड से सुसज्जित है, सामान्य कामकाजी परिस्थितियों में 0° पावर हेड की अधिकतम गति 8000 RPM तक पहुंच सकती है, और 90° पावर हेड 6500 RPM तक पहुंच सकती है।

उत्पाद सुविधा

सुसंगत आकार, कास्टिंग संगठन, उम्र बढ़ने के उपचार और असेंबली सटीकता के आधार पर, वर्चुअल वाई अक्ष और ऊर्ध्वाधर वाई अक्ष के अपने फायदे हैं: वर्चुअल वाई अक्ष कठोरता बेहतर है, गोलाई समायोजन अधिक चिंता मुक्त है; ऊर्ध्वाधर वाई अक्ष स्ट्रोक का विस्तार करना आसान है, मशीनिंग फिनिश बेहतर है, प्रोग्रामिंग कठिनाई कम है, और इसे शुरू करना त्वरित है।

चिप हटाने की प्रणाली विभिन्न उत्पादन परिदृश्यों के लिए उपयुक्त, साइड और बैक के एकीकृत डिजाइन, लचीले इंस्टॉलेशन मोड को अपनाती है। इसके अलावा, उपकरण के दीर्घकालिक स्थिर संचालन को सुनिश्चित करने और पूरी मशीन के सेवा जीवन को प्रभावी ढंग से बढ़ाने के लिए पूरी कास्टिंग को एनील्ड, कंपन उम्र बढ़ने और अन्य मल्टी-चैनल प्रक्रिया उपचार किया गया है।

मुख्य विशिष्टता

स्वचालित रोबोट		इकाई	CK46DT वर्चुअल Y	CK52DT वर्चुअल Y	CK76DT वर्चुअल Y	रीमार्ट
Особливості та застосування вогнестійкої нетканої тканини	बिस्तर के ऊपर अधिकतम स्विंग व्यास	मिमी	700	ø700	700
	अधिकतम मोड़ व्यास	मिमी	Q300	0300	Ø300
	मैक्स.टर्निंग लंबाई	मिमी	480	480	480
धुरा	धुरी हाइड्रोलिक चक	में	6"	8”	10"
	जमीन से पिंडल केंद्र की ऊंचाई	मिमी	1050	1050	1050
	धुरी नाक	-	ए2-5	ए2-6	ए2-8
	धुरी बोर व्यास	मिमी	Ø56	066	प्रश्न86
	अधिकतम बार सामग्री व्यास	मिमी	Ø45	051	072
	अधिकतम धुरी गति	आरपीएम	4500	4000	2000
	स्पिंडल मोटर पावर/टॉर्क	किलोवाट/एन.एम	7.5Kw/47N.m	22Kw/170N.m	22Kw/170N.m
	पावर बुर्ज मॉडल		बीएमटी45-16टी	बीएमटी55-16टी	बीएमटी55-16टी
पावर बुर्ज	घड़ी मोटर अधिकतम गतिशक्ति/ऑर्ग्यू	Kw/N.m7	7.5KW/22N.mor 11KW/42Nm	7.5Kw/22N.mor 11KW/42Nm	75Kw/22Nm 1KW/42Nm
पावर बुर्ज	पावर बुर्ज उपकरण अधिकतम गति	आर/मिमी	8000 या 6000	8000 या 6000	8000 या 6000
एक्स/जेड/वाई अक्ष फीडिंग	×ZN अक्ष अधिकतम तेज यात्रा गति	मी/मेरा	24	24	24
	×ZY-xis मोटर पावर/टॉर्क	किलोवाट/एन.एम	3.1 किलोवाट/15एनएम	3.1 किलोवाट/15एनएम	3.1 किलोवाट/15एनएम
	×ZY-अक्ष C3-ग्रेड बीएलएल स्क्रू	-	32/40/40	32/40/40	32/40/40
	×/Z/Y-अक्ष रोलर गाइड रेल	-	35/45/45	35/45/45	35/45/45
	Xaxis प्रभावी यात्रा	मिमी	500	500	500
	Z अक्ष प्रभावी यात्रा	मिमी	530	530	530
	इंटरपोलेशन वाई-अक्षप्रभावी यात्रा	मिमी	+48,-52	+48,-52	+48,-52
	इंटरपोलेशन Y-अक्ष 90° पावर हेड स्पिंडल केंद्र से होकर गुजरता है	मिमी	60	70	70
उपकरण विशिष्टताएँ	मशीन का शुद्ध वजन	किग्रा	5000	5000	5100
	कुल मशीन शक्ति	किलोवाट	34	37	37
	मशीन एल×डब्ल्यू×एच	मिमी	2600×2050×2040	2600×2050×2040	2600×2050×2040

मशीन टूल को लगातार अनुकूलित किया जा रहा है; कृपया उपरोक्त मापदंडों के लिए मशीन टूल का वास्तविक डेटा देखें।

वैकल्पिक चीज़ें

कॉन्फ़िगरेशन आइटम		CK46DT वर्चुअल Y	CK52DT वर्चुअल Y	CK76DT वर्चुअल Y
मुख्य धुरी	यांत्रिक धुरी	●	●	●
मुख्य धुरी	विद्युत धुरी	O	O	O
नियंत्रक	सिंटेक नियंत्रक	●	●	●
फ़ीड अक्ष	यास्कावा	O	O	O
फ़ीड अक्ष	लालिमा	●	●	●
बुर्ज	डायरेक्ट-ड्राइव हाई-स्पीड पावर बुर्ज	●	●	●
	ताइवान मैकुन पावर ट्यूरेट	O	O	O
	जर्मन पाइटेक पावर बुर्ज	O	O	O
दबाना	क्लैंप को पीछे खींचें	●	●	●
दबाना	चक	O	O	O
सहायक उपकरण	पुर्जे एकत्रित करने वाला उपकरण	O	O	O
	दूध पिलाने का उपकरण	O	O	O
	चिप कन्वेयर	O	O	O
	स्वचालित रोबोट	O	O	O
	तेल धुंध विभाजक	O	O	O
