बारी-चली मशीनिंग मशीन

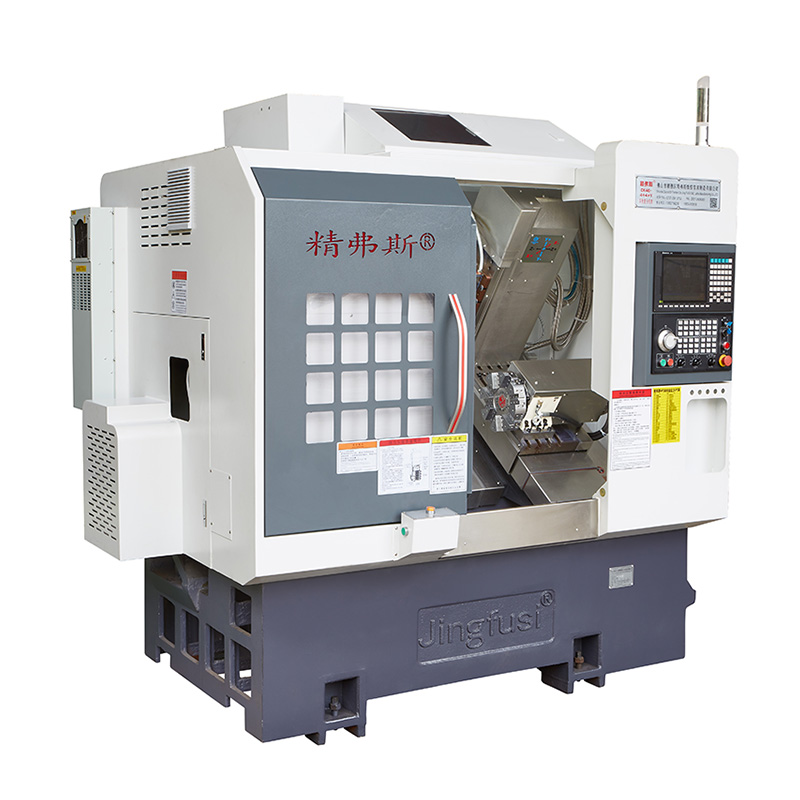

Jingfusi® टर्न-मिल मशीनिंग मशीन विशेष रूप से जटिल आकृतियों के साथ भागों के बड़े पैमाने पर उत्पादन के लिए उपयुक्त है, जैसे कि सूक्ष्म घटक, माइक्रो शाफ्ट, इलेक्ट्रॉनिक कनेक्टर, चश्मा, घड़ियाँ और विभिन्न हार्डवेयर सामान।

नमूना:CK52-5+5+Y

जांच भेजें

उत्पाद वर्णन

टर्न-मिल मशीनिंग मशीन में उच्च परिशुद्धता और उच्च दक्षता की विशेषताएं हैं। यह गाइड बुशिंग और नो गाइड बुशिंग के बीच स्विच कर सकता है, वर्कपीस की लंबाई के अनुसार उचित प्रसंस्करण कर सकता है, और एक उचित संरचना है। सभी तीन अक्ष रैखिक रोलिंग गाइड का उपयोग करते हैं, जिनमें अच्छे पहनने के प्रतिरोध और उच्च परिशुद्धता होती है। , एक सर्वो मोटर द्वारा संचालित, रैखिक उपकरण पंक्ति संरचना में तेजी से उपकरण परिवर्तन की विशेषताएं हैं, सीएनसी प्रणाली के पूर्ण कार्य हैं और इसे नियंत्रित करना आसान है। गाइड आस्तीन-कम प्रसंस्करण के लिए पीस सामग्री की आवश्यकता नहीं होती है, और उच्च गति और उच्च परिशुद्धता के साथ सलाखों को संसाधित कर सकता है, और न्यूनतम शेष सामग्री केवल 30 मिमी है। वैकल्पिक साइड प्रोसेसिंग डिवाइस ड्रिलिंग और मिलिंग प्रक्रियाओं का एहसास कर सकता है।

मशीन यात्रा आरेख

उत्पाद विवरण

पैरामीटर सूची

वस्तु	सामग्री	इकाई	CK46-5+5+y	CK52-5+5+y
प्रक्रमन दायरा	बिस्तर पर झूलना	मिमी	Ø 500
	अधिकतम मोड़ बाहरी वृत्त की लंबाई	मिमी	320
	अधिकतम बार व्यास	मिमी	Ø 45	Ø 51 ~ 55
मुख्य धुरी	अधिकतम धुरी गति	आर/मिनट	6000 (4000 पर सेट)	4500 (3500 पर सेट)
	स्पिंडल हेड प्रकार		ए 2-5	ए 2-6
	होल व्यास के माध्यम से स्पिंडल	मिमी	Ø 56	Ø 66
खिलाना	X/z/y अक्ष अधिकतम स्ट्रोक	मिमी	800/470/310
	X/z/y अक्ष का अधिकतम तेजी से आंदोलन	एम/मेरी	24 (सेटिंग 18)/24 (सेटिंग 18)/15 (सेटिंग 8)
	एक्स/जेड/वाई एक्सिस स्क्रू रॉड	मिमी	32/32/25
	X/z/y अक्ष रेल	मिमी	35/35/25
चाकू टॉवर	आठ स्टेशन बुर्ज	पीसी	8 स्टेशनों, डबल होल टूल होल्डर्स से लैस हो सकते हैं, 12 स्टेशनों के साथ वैकल्पिक
पावर हेड	पावर हेड टूल होल्डिंग फार्म		ER25
	अधिकतम बिजली सिर की गति	आर/मिनट	6000 (4000 पर सेट), आमतौर पर 4000 से उत्पादों को संसाधित करने के लिए उपयोग किया जा सकता है
	अधिकतम स्थापना ड्रिलिंग और मिलिंग हेड व्यास	मिमी	Ø 16
	पावर हेड शाफ्ट और शाफ्ट के बीच की दूरी	मिमी	65
बिजली की मशीनरी	मुख्य मोटर शक्ति/टोक़	Kw / nm	7.5 kW/47.75nm, वैकल्पिक 11kw/70.03nm स्टील भागों के लिए 80 और उससे अधिक की प्रसंस्करण क्षमता के साथ
	X/z/y अक्ष मोटर शक्ति/टोक़	Kw / nm	YASKAWA 1.8KW/11.5NM। वैकल्पिक नई पीढ़ी 2.4 kW/रेटेड 11.5nm
	X/z पावर हेड मोटर पावर/टोक़	Kw / nm	2.4 kW/11.5nm
	पावर हेड मोटर की अधिकतम गति	आर/मिनट	5000
अन्य	स्पिंडल पोजिशनिंग ब्रेक डिवाइस		हाइड्रोलिक दबाव
	बेड इनक्लूमेंट	°	35 °
	चाकू टेबल प्लेट लंबाई x चौड़ाई	मिमी	700x290
	मशीन उपकरण लंबाई x चौड़ाई x ऊंचाई	मिमी	2200x1580x2000
	पूरी मशीन का कुल वजन	किलोभास	3430
	कुल शक्ति	किलोवाट	13
	औसत बिजली की खपत	Kw / h	2

मशीन उपकरण सटीकता

मशीन सटीकता, जिंगफस फैक्टर मानक ：
प्रमुख परीक्षण मद	योजनाबद्ध आरेख	कारखाना मानक


स्पिंडल रेडियल बीट		बाहरी शंकु के रनआउट का पता लगाएं	0.0035


एक्स-एक्सिस रिपीट पोजीशन		एक्स-अक्ष की बार-बार स्थिति का पता लगाएं। नोट: पहले ठंडे इंजन और हॉट इंजन की त्रुटि को ऑफसेट करने के लिए लगभग 50 बार भविष्यवाणी करें, और फिर बार -बार स्थिति का पता लगाएं।	0.003


Z- अक्ष दोहराने की स्थिति		जेड अक्ष पर बार -बार स्थिति का पता लगाएं। नोट: पहले ठंडे इंजन और हॉट इंजन की त्रुटि को ऑफसेट करने के लिए लगभग 50 बार भविष्यवाणी करें, और फिर बार -बार स्थिति का पता लगाएं।	0.003


Y- अक्ष दोहराने की स्थिति		Y अक्ष पर बार -बार स्थिति का पता लगाएं। नोट: पहले ठंडे इंजन और हॉट इंजन की त्रुटि को ऑफसेट करने के लिए लगभग 50 बार भविष्यवाणी करें, और फिर बार -बार स्थिति का पता लगाएं।	0.004


C अक्ष दोहराने की स्थिति		सी-एक्सिस फिक्स्ड पॉइंट के रिपोजिशनिंग का पता लगाएं, नोट करें: पहले ठंडे इंजन और हॉट इंजन की त्रुटि को ऑफसेट करने के लिए लगभग 50 बार भविष्यवाणी करें, और फिर बार-बार पोजिशनिंग का पता लगाएं	20 आर्क सेकंड


सी अक्ष स्थिति रोटरी		सी-एक्सिस की यादृच्छिक स्थिति सटीकता का पता लगाएं, नोट करें: पहले ठंडे इंजन और हॉट इंजन की त्रुटि को ऑफसेट करने के लिए लगभग 50 बार भविष्यवाणी करें, और फिर बार-बार सेटिंग्स की जांच करें	72 आर्क सेकंड


पावर हेड क्लैम्पिंग बीट		शंकु	0.015

पावर हेड क्लैम्पिंग बीट		पिटाई	0.01

यदि ग्राहक x/z/y अक्ष की ISO या VD1 सटीकता का परीक्षण करना चाहता है, तो यह अनुबंध लिखने के समय निर्धारित किया जाएगा। ग्राहक को जिंगफुसी कारखाने की प्रारंभिक स्वीकृति के एक ही समय में इस आइटम का परीक्षण करना चाहिए।
