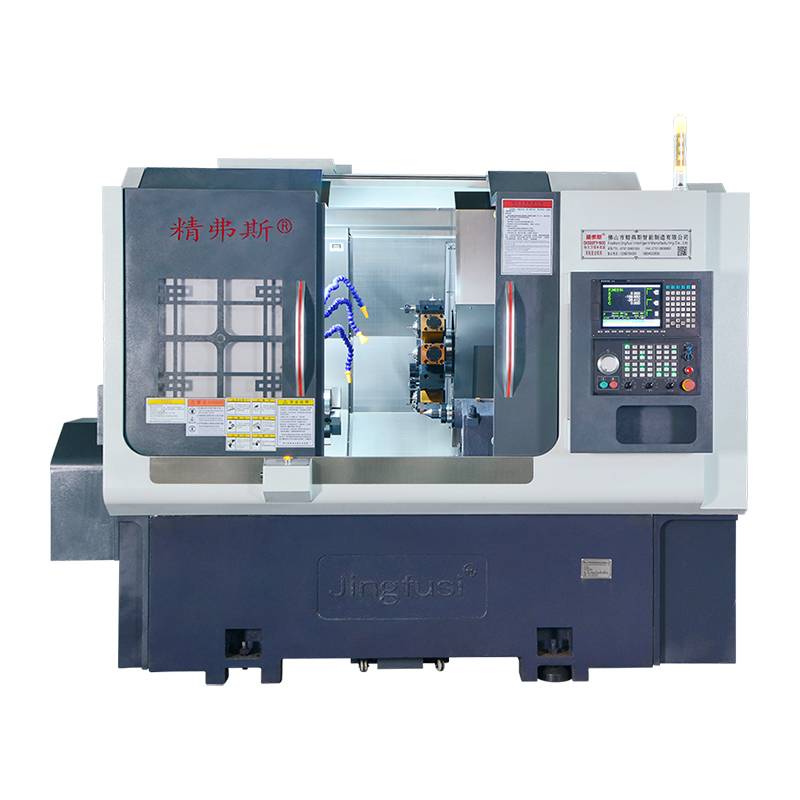

मोड़ मिलिंग समग्र खराद मशीन

जिंगफुसी हाई क्वालिटी टर्निंग मिलिंग समग्र खराद मशीन अपने डिजाइन में एक लचीली स्पिंडल होल्डिंग ऑक्सिलरी मैकेनिज्म को शामिल करती है, जो पार्ट प्रोसेसिंग के दौरान कठोरता को बढ़ाती है। डायरेक्ट टूल चेंज सिस्टम जटिल टूल चेंज प्रोग्राम की आवश्यकता को समाप्त करता है और टूल चेंज आइडल टाइम को कम करता है, जिसके परिणामस्वरूप उपयोगकर्ताओं के लिए कुशल प्रसंस्करण और लागत बचत होती है। यह अभिनव डिजाइन न केवल संचालन के दौरान मशीन की समग्र स्थिरता में सुधार करता है, बल्कि उपकरण परिवर्तन प्रक्रिया को भी सुव्यवस्थित करता है, जिससे मशीनिंग वर्कफ़्लो उपयोगकर्ताओं के लिए अधिक कुशल और आर्थिक रूप से लाभप्रद होता है।

नमूना:CK52DTY

जांच भेजें

उत्पाद वर्णन

जिंगफ्यूसिस आपूर्तिकर्ताओं से टर्निंग मिलिंग कम्पोजिट लैथ मशीन को एक एकल, बहुमुखी डिवाइस में टर्निंग, मिलिंग, ड्रिलिंग, बोरिंग, टैपिंग और विभिन्न अन्य कार्यों को शामिल किया गया है। अंत और साइड मिलिंग, ड्रिलिंग, टैपिंग और समग्र प्रसंस्करण को निष्पादित करने में सक्षम, यह मशीन विशेष रूप से जटिल आकृतियों के लिए अच्छी तरह से अनुकूल है और सटीक विनिर्देशों की मांग करती है। यह एक ही क्लैम्पिंग में सभी या अधिकांश आवश्यक संचालन को पूरा करके रोटरी भागों की व्यापक प्रसंस्करण आवश्यकताओं को संभालने में उत्कृष्टता प्राप्त करता है। यह न केवल असाधारण सटीकता सुनिश्चित करता है, बल्कि दक्षता को भी बढ़ाता है, अंततः मशीनिंग प्रक्रिया में लागत में कमी के लिए अग्रणी है।

मिलिंग समग्र खराद मशीन को मोड़ने की प्रमुख विशेषताएं:

1. पर्याप्त आंतरिक स्थान के साथ-डिज़ाइन की गई व्यवस्था।

2. एक उच्च-सटीक, स्व-निहित स्पिंडल संरचना और एक तेजी से हाइड्रोलिक रोटरी प्रणाली का संचालन, शीर्ष पायदान प्रदर्शन सुनिश्चित करता है।

3. मशीन टूल की हाई-स्पीड क्षमताओं को पूरा करना।

4. सर्वो मोटर के मूल्य में अशुद्धि पैदा करने से शक्ति रुकावटों को पूरा करना।

मशीन यात्रा आरेख

उत्पाद विवरण

पैरामीटर सूची

वस्तु	खराद का मॉडल	इकाई	CK52DTY	CK76DTY	CK46DTY
प्रक्रमन दायरा	स्पिंडल का अधिकतम रोटेशन व्यास	मिमी	Ø 700
	अधिकतम मोड़ बाहरी वृत्त की लंबाई	मिमी	520
	अधिकतम बार व्यास	मिमी	Ø 55	Ø 72	Ø 45
मुख्य धुरी	अधिकतम धुरी गति	आर/मिनट	4200 (3500 सेटिंग)	3200 (2000 की स्थापना)	6000 (सेट 4500)
	स्पिंडल हेड प्रकार		ए 2 - 6	A2 -8	ए 2 - 5
	होल व्यास के माध्यम से स्पिंडल	मिमी	Ø 66	Ø 86	Ø 56
खिलाना	X/z/y अक्ष अधिकतम स्ट्रोक	मिमी	260/500/± 60
	90 ° पावर हेड स्पिंडल के केंद्र से गुजरता है	मिमी	30
	X/z/y अक्ष का अधिकतम तेजी से आंदोलन	एम/मेरी	24 (सेटिंग 16)/ 24 (सेटिंग 16)/ 14 (सेटिंग 8)
	एक्स/जेड/वाई एक्सिस स्क्रू रॉड	मिमी	40
	X/z/y अक्ष रोलर ट्रैक	मिमी	35/45/35
पावर बुर्ज	पावर बुर्ज मॉडल	बीएमटी	BMT55
	पावर हेड कोलेट	है	ER32
	नियत उपकरण धारक आकार	मिमी	25x25
	बोर होल्डर शंक व्यास	मिमी	Ø32
बिजली की मशीनरी	मुख्य मोटर शक्ति/टोक़	Kw / nm	11kW/रेटेड 72NM	15kW/रेटेड 98NM	7.5 kW/रेटेड 47nm
	X/z/y अक्ष मोटर शक्ति/टोक़	Kw / nm	YASKAWA 2.9 kW /18.6nm opptional नई पीढ़ी। 3 kW /15nm
	बुर्ज पावर हेड मोटर का पावर/टॉर्क	Kw / nm	नई पीढ़ी 3.1 kW/15nm
	बुर्ज पावर मोटर की अधिकतम गति	आर/मिनट	6000 (4000 की स्थापना), सामान्य गति ।4000
	पावर हेड मोटर पावर/टोक़	Kw / nm	3.1 kW/15nm
	बुर्ज टूल चेंजिंग मोटर की पावर/टॉर्क	Kw / nm	नई पीढ़ी 1.0 kW /3.1nm
टेलस्टॉक	टेलस्टॉक स्ट्रोक	मिमी	520
	टेलस्टॉक का अधिकतम हाइड्रोलिक स्ट्रोक	मिमी	100
	टेलस्टॉक टॉप सुई शंकु होल टेपर	एमके	MOHS 5#
	टिप और चक के बीच अधिकतम दूरी	मिमी	690
अन्य	स्पिंडल पोजिशनिंग ब्रेक डिवाइस		हाइड्रोलिक, वैकल्पिक प्रोग्रामेबल
	बेड इनक्लूमेंट	°	30 ° या 15 °
	मशीन उपकरण लंबाई x चौड़ाई x ऊंचाई	मिमी	2500x1680x1900
	पूरी मशीन का कुल वजन	किलोभास	5000kg
	कुल शक्ति	किलोवाट	20
	औसत बिजली की खपत	Kw / h	3
