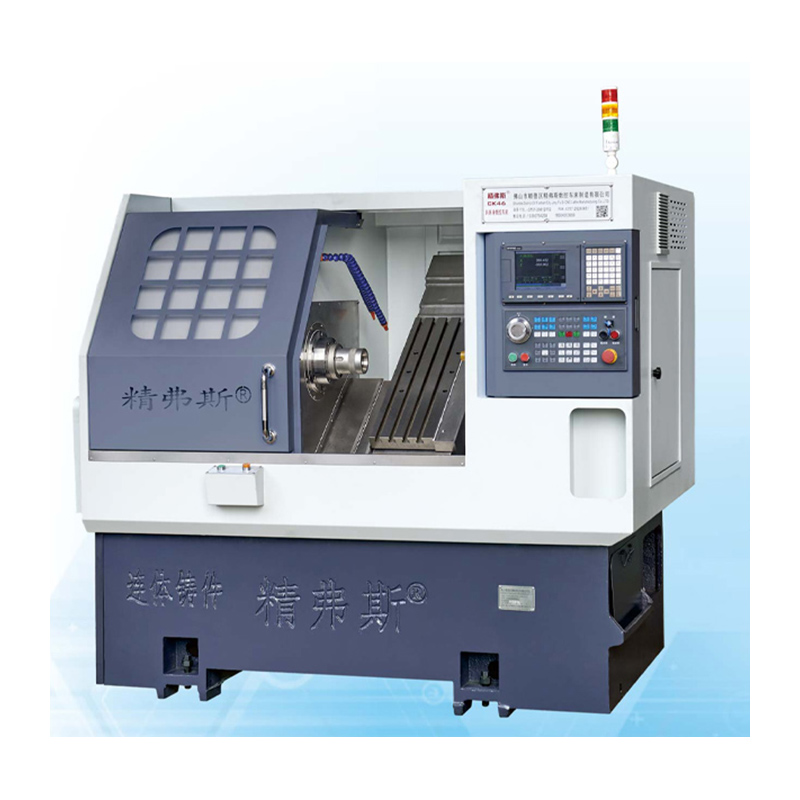

आप हमसे जिंगफुसी® बुर्ज स्लैंट बेड सीएनसी लेथ मशीन खरीदकर निश्चिंत हो सकते हैं। हम आपके साथ सहयोग करने के लिए तत्पर हैं, यदि आप अधिक जानना चाहते हैं, तो आप अभी हमसे परामर्श कर सकते हैं, हम आपको समय पर जवाब देंगे!
बुर्ज तिरछा बिस्तर सीएनसी खराद की प्रमुख विशेषताएं और विशेषताएं यहां दी गई हैं:
तिरछा बिस्तर डिजाइन: एक पारंपरिक तिरछा बिस्तर खराद की तरह, इस मशीन में एक झुका हुआ बिस्तर है। झुका हुआ बिस्तर बेहतर कठोरता और चिप प्रबंधन प्रदान करता है, जिससे बेहतर मशीनिंग सटीकता और सतह फिनिश सुनिश्चित होती है।
बुर्ज टूलिंग सिस्टम: इस खराद पर लगा बुर्ज काटने के औजारों को त्वरित और स्वचालित रूप से बदलने की अनुमति देता है। बुर्ज कई टूल स्टेशन रख सकते हैं, जो आमतौर पर गोलाकार या रैखिक फैशन में व्यवस्थित होते हैं, और प्रत्येक स्टेशन एक अलग कटिंग टूल रख सकता है। यह टूलींग प्रणाली मैन्युअल टूल परिवर्तन के बिना जटिल मशीनिंग संचालन की सुविधा प्रदान करती है।
बहुमुखी प्रतिभा: बुर्ज तिरछा बिस्तर सीएनसी खराद अत्यधिक बहुमुखी मशीनें हैं जो विभिन्न मोड़ संचालन करने में सक्षम हैं, जैसे मोड़, फेसिंग, थ्रेडिंग, ग्रूविंग, ड्रिलिंग और मिलिंग। विविध मशीनिंग कार्यों को संभालने के लिए बुर्ज के टूल स्टेशनों को विभिन्न प्रकार के टूल के साथ लोड किया जा सकता है।
हाई-स्पीड मशीनिंग: स्लैंट बेड डिज़ाइन और बुर्ज टूलिंग सिस्टम का संयोजन इन मशीनों को हाई-स्पीड मशीनिंग संचालन के लिए उपयुक्त बनाता है, जिसके परिणामस्वरूप उत्पादकता में वृद्धि होती है।
परिशुद्धता और सटीकता: बुर्ज तिरछा बिस्तर खराद अपने कठोर निर्माण और पुन: अंशांकन के बिना कई काटने वाले उपकरणों का उपयोग करने की क्षमता के कारण उच्च परिशुद्धता और सटीकता प्रदान करते हैं।
चिप नियंत्रण: झुका हुआ बिस्तर प्रभावी चिप नियंत्रण और निकासी में सहायता करता है, जिससे मशीनिंग के दौरान चिप निर्माण और उपकरण क्षति के जोखिम को कम किया जाता है।
स्वचालन एकीकरण: बुर्ज तिरछा बिस्तर सीएनसी खराद को मानवरहित या लाइट-आउट मशीनिंग के लिए स्वचालन प्रणाली और रोबोटिक लोडर के साथ एकीकृत किया जा सकता है, जिससे उत्पादन क्षमता बढ़ती है।
सामग्री अनुकूलता: ये मशीनें धातु, प्लास्टिक और कंपोजिट सहित सामग्रियों की एक विस्तृत श्रृंखला की मशीनिंग करने में सक्षम हैं, जो उन्हें विभिन्न उद्योगों और अनुप्रयोगों के लिए उपयुक्त बनाती हैं।
जटिल भाग उत्पादन: तिरछा बिस्तर और बुर्ज टूलिंग सिस्टम का संयोजन बुर्ज तिरछा बिस्तर खराद को कई विशेषताओं के साथ जटिल भागों के उत्पादन के लिए आदर्श बनाता है।
संक्षेप में, एक बुर्ज तिरछा बिस्तर सीएनसी खराद मशीन एक तिरछा बिस्तर डिजाइन और बुर्ज टूलींग प्रणाली दोनों के फायदे प्रदान करती है। इसके परिणामस्वरूप एक बहुमुखी, उच्च परिशुद्धता और कुशल मशीनिंग समाधान प्राप्त होता है जो एयरोस्पेस, ऑटोमोटिव, चिकित्सा उपकरण विनिर्माण और अन्य उद्योगों में टर्निंग और मिलिंग अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त है।
मशीन यात्रा आरेख
उत्पाद विवरण
पैरामीटर सूची
परियोजना |
इकाई |
सीके46 |
सीके52 |
सीके76 |
अधिकतम मोड़ लंबाई |
मिमी |
350
|
बिस्तर पर अधिकतम मोड़ व्यास |
मिमी |
Ø 500 |
स्केटबोर्ड पर अधिकतम मोड़ व्यास |
मिमी |
Ø 160 |
बिस्तर का झुकाव |
°
|
35° |
X/Z अक्ष की प्रभावी यात्रा |
मिमी |
व्यास 1000/400 |
एक्स/जेड अक्ष पेंच विनिर्देश |
मिमी |
32
|
एक्स/जेड अक्ष रेल विनिर्देश |
मिमी |
35
|
एक्स/जेड-अक्ष मोटर शक्ति |
किलोवाट |
1.3
|
X/Z अक्ष की अधिकतम तीव्र गति |
मी/मिनट |
24
|
मशीन टूल की लंबाई X चौड़ाई X ऊंचाई |
मिमी |
2100X1580X1800 |
पूरी मशीन का कुल वजन |
किलोग्राम |
2600
|
चाकू संख्या |
हल करना |
8
|
चौकोर चाकू का आकार |
मिमी |
20X20 |
गोल छेद कटर का आकार |
मिमी |
O20 |
कुल शक्ति |
किलोवाट |
13
|
13
|
16
|
औसत बिजली की खपत |
किलोवाट/घंटा |
2
|
2
|
2.5
|
मुख्य दस्ता |
स्पिंडल एंड फेस फॉर्म |
|
ए2-5 |
ए2-6 |
ए2-8 |
अधिकतम धुरी गति |
आरपीएम |
6000 (4500 पर सेट) |
4200(3500 पर सेट) |
3200(2500 पर सेट) |
स्पिंडल मोटर शक्ति |
किलोवाट |
7.5
|
7.5
|
11
|
स्पिंडल मोटर का रेटेड टॉर्क |
एनएम |
47.8Nm |
47.8Nm |
72एनएम |
अधिकतम बार पासिंग व्यास |
मिमी |
Ø 45 |
Ø 51 |
Ø 75 |
मशीन उपकरण सटीकता
मशीन सटीकता, जिंगफस कारक मानक: |
प्रमुख परीक्षण वस्तु |
योजनाबद्ध आरेख |
पता लगाने की विधि
|
फ़ैक्टरी मानक
|
स्पिंडल रेडियल बीट, |
|
बाहरी शंकु के अपवाह का पता लगाएं |
0.0025
|
एक्स-अक्ष दोहराव स्थिति |
|
एक्स-अक्ष की बार-बार स्थिति का पता लगाएं। नोट: पहले ठंडे इंजन और गर्म इंजन की त्रुटि को ऑफसेट करने के लिए लगभग 50 बार भविष्यवाणी करें, और फिर बार-बार होने वाली स्थिति का पता लगाएं। |
0.0025
|
Z-अक्ष दोहराव स्थिति |
|
Z अक्ष पर बार-बार स्थिति का पता लगाएं। नोट: पहले ठंडे इंजन और गर्म इंजन की त्रुटि को ऑफसेट करने के लिए लगभग 50 बार भविष्यवाणी करें, और फिर बार-बार होने वाली स्थिति का पता लगाएं। |
0.0025
|
यदि ग्राहक X/Z/Y अक्ष की ISO या VD1 सटीकता का परीक्षण करना चाहता है, तो यह अनुबंध लिखते समय निर्धारित किया जाएगा। ग्राहक को जिंगफुसी फैक्ट्री की प्रारंभिक स्वीकृति के साथ ही इस आइटम का परीक्षण करना होगा। |
