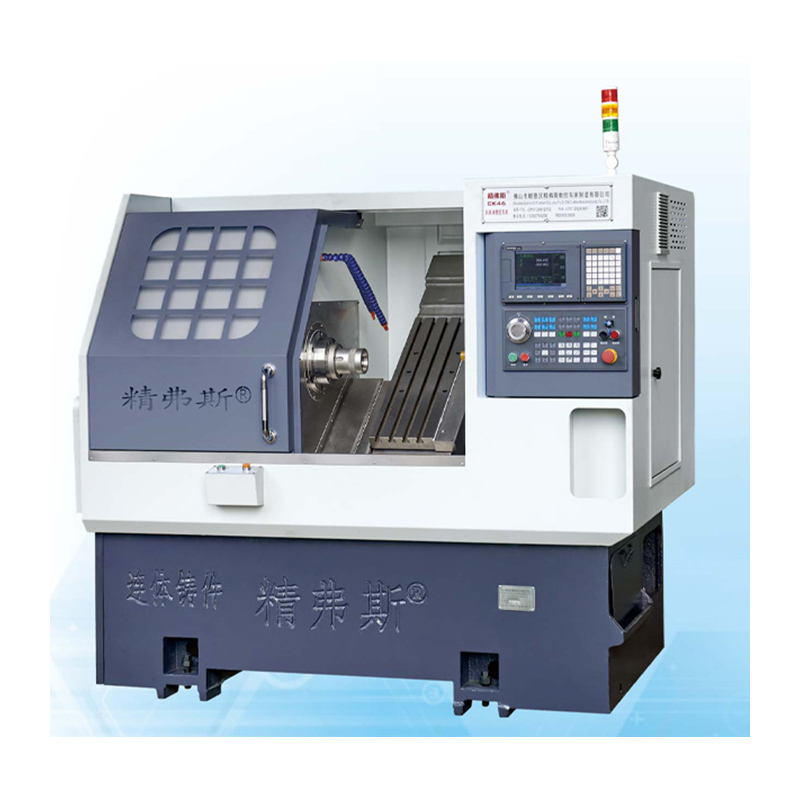

CNC इच्छुक बिस्तर खराद

Jingfusi® CNC इच्छुक बिस्तर खराद औद्योगिक वातावरण में आवेदन पाता है जहां विनिर्माण अत्यंत सटीकता और सटीकता की मांग करता है। औद्योगिक उपयोग से परे, ये लाथ्स हॉबीस्ट और छोटे व्यवसाय के मालिकों की जरूरतों को पूरा करते हैं जो एक उपकरण की तलाश करते हैं जो डिजाइन प्रक्रियाओं में उच्च स्तर का अनुकूलन और लचीलापन प्रदान करता है। चाहे बड़े पैमाने पर उत्पादन सेटिंग्स या छोटे पैमाने पर उपक्रमों में, CNC ने Jingfusi® से बिस्तर खराद को विविध आवश्यकताओं के लिए विविध आवश्यकताओं के लिए अनुकूलित किया, जो बहुमुखी प्रतिभा के साथ सटीकता का संयोजन करता है।

नमूना:CK46

जांच भेजें

उत्पाद वर्णन

Jingfusi® CNC इच्छुक बिस्तर खराद एक सटीक मशीनिंग उपकरण के रूप में बाहर खड़ा है, जो विभिन्न घटकों के उत्पादन के लिए सावधानीपूर्वक तैयार किया गया है, बेलनाकार और घूर्णी भागों पर एक विशेष जोर देने के साथ। इसकी परिभाषित विशेषता इच्छुक बिस्तर संरचना में झूठ है, रणनीतिक रूप से मशीनिंग प्रक्रिया के दौरान स्थिरता और सटीकता को बढ़ाने के लिए इंजीनियर। यह अभिनव डिजाइन यह सुनिश्चित करता है कि खराद सटीक और उच्च गुणवत्ता वाले परिणाम देने में उत्कृष्टता प्राप्त करता है, जिससे यह विनिर्माण अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए एक मूल्यवान संपत्ति बन जाता है।

मशीन यात्रा आरेख

उत्पाद विवरण

पैरामीटर सूची

परियोजना		इकाई	CK46	CK52	CK76
अधिकतम मोड़ लंबाई		मिमी	350
बिस्तर पर अधिकतम मोड़ व्यास		मिमी	Ø 500
स्केटबोर्ड पर अधिकतम मोड़ व्यास		मिमी	Ø 160
बेड इनक्लूमेंट		°	35 °
X/z अक्ष की प्रभावी यात्रा		मिमी	व्यास 1000/400
X/z अक्ष पेंच विनिर्देश		मिमी	32
एक्स/जेड अक्ष रेल विनिर्देश		मिमी	35
एक्स/जेड-एक्सिस मोटर पावर		किलोवाट	1.3
X/z अक्ष का अधिकतम तेज आंदोलन		एम/मेरी	24
मशीन उपकरण लंबाई x चौड़ाई x ऊंचाई		मिमी	2100x1580x1800
पूरी मशीन का कुल वजन		किलोभास	2600
चाकू की संख्या		हल करना	8
चाकू का आकार		मिमी	20x20
गोल छेद कटर आकार		मिमी	O20
कुल शक्ति		किलोवाट	13	13	16
औसत बिजली की खपत		Kw / h	2	2	2.5
मुख्य दस्ता	स्पिंडल एंड फेस फॉर्म		ए 2-5	ए 2-6	A2 -8


	अधिकतम धुरी गति	आर/मिनट	6000 (4500 पर सेट)	4200 (3500 पर सेट)	3200 (2500 पर सेट)
	स्पिंडल मोटर पावर	किलोवाट	7.5	7.5	11
	स्पिंडल मोटर का रेटेड टॉर्क	एनएम	47.8NM	47.8NM	72NM
	अधिकतम बार पासिंग व्यास	मिमी	Ø 45	Ø 51	Ø 75

मशीन उपकरण सटीकता

मशीन सटीकता, जिंगफस फैक्टर मानक ：
प्रमुख परीक्षण मद	योजनाबद्ध आरेख	पता लगाने की विधि	कारखाना मानक


स्पिंडल रेडियल बीट,		बाहरी शंकु के रनआउट का पता लगाएं	0.0025


एक्स-एक्सिस रिपीट पोजीशन		एक्स-अक्ष की बार-बार स्थिति का पता लगाएं। नोट: पहले ठंडे इंजन और हॉट इंजन की त्रुटि को ऑफसेट करने के लिए लगभग 50 बार भविष्यवाणी करें, और फिर बार -बार स्थिति का पता लगाएं।	0.0025


Z- अक्ष दोहराने की स्थिति		जेड अक्ष पर बार -बार स्थिति का पता लगाएं। नोट: पहले ठंडे इंजन और हॉट इंजन की त्रुटि को ऑफसेट करने के लिए लगभग 50 बार भविष्यवाणी करें, और फिर बार -बार स्थिति का पता लगाएं।	0.0025


यदि ग्राहक x/z/y अक्ष की ISO या VD1 सटीकता का परीक्षण करना चाहता है, तो यह अनुबंध लिखने के समय निर्धारित किया जाएगा। ग्राहक को जिंगफुसी कारखाने की प्रारंभिक स्वीकृति के एक ही समय में इस आइटम का परीक्षण करना चाहिए।
