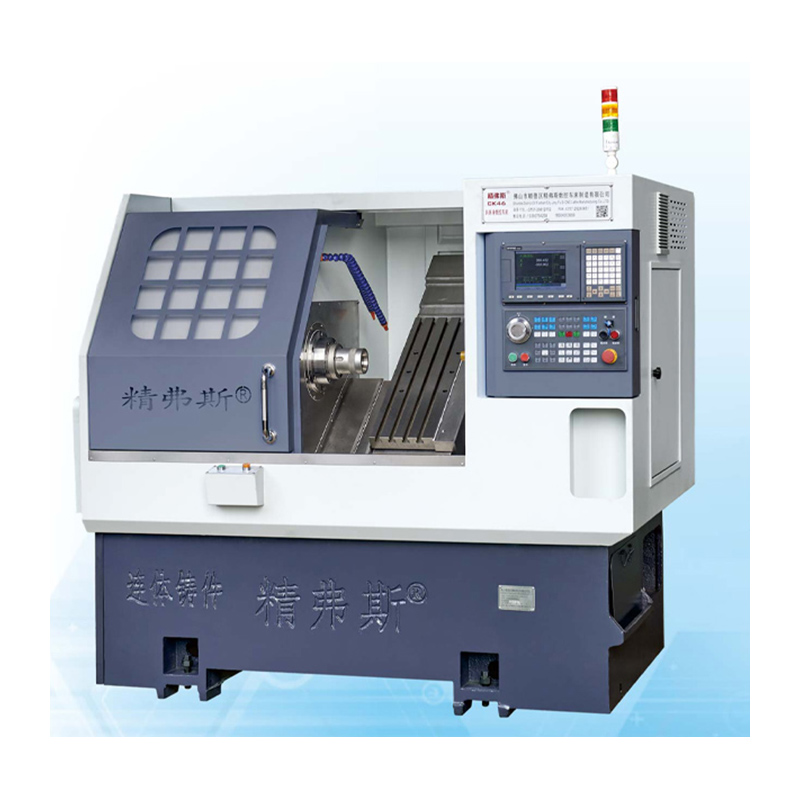

सीएनसी तिरछा बेड लैथ्स

Jingfusi® CNC तिरछा बेड लैथ्स में एक मजबूत टोक़ संरचना के साथ एक 35 डिग्री इच्छुक बेड डिजाइन की सुविधा है, जो भारी-लोड कटिंग संचालन के दौरान भी न्यूनतम विरूपण सुनिश्चित करता है। यह इच्छुक बिस्तर डिजाइन सरलीकृत स्थापना, प्रतिस्थापन और निरीक्षण प्रक्रियाओं की सुविधा प्रदान करता है। उच्च-सटीक बॉल स्क्रू और स्पिंडल का समावेश मशीनिंग अनुप्रयोगों में असाधारण सटीकता और सतह चमक की गारंटी देता है।

नमूना:CK46

जांच भेजें

उत्पाद वर्णन

CNC तिरछा बेड लैथ्स मूल आधार पर Jingfusi® CNC का एक सुधार और उन्नयन है। उच्च प्रसंस्करण प्रदर्शन और मूल मॉडल के आसान संचालन को विरासत में प्राप्त करने के आधार पर, इसे पूरी तरह से संलग्न इच्छुक बिस्तर डिजाइन और एक बड़े परिचालन स्थान के साथ विकसित किया गया है। , उच्च प्रसंस्करण गति और आसान समायोजन और रखरखाव के साथ सटीक सीएनसी मशीन टूल्स।

उत्पाद विवरण

पैरामीटर सूची

परियोजना		इकाई	CK46	CK52	CK76
अधिकतम मोड़ लंबाई		मिमी	350
बिस्तर पर अधिकतम मोड़ व्यास		मिमी	Ø 500
स्केटबोर्ड पर अधिकतम मोड़ व्यास		मिमी	Ø 160
बेड इनक्लूमेंट		°	35 °
X/z अक्ष की प्रभावी यात्रा		मिमी	व्यास 1000/400
X/z अक्ष पेंच विनिर्देश		मिमी	32
एक्स/जेड अक्ष रेल विनिर्देश		मिमी	35
एक्स/जेड-एक्सिस मोटर पावर		किलोवाट	1.3
X/z अक्ष का अधिकतम तेज आंदोलन		एम/मेरी	24
मशीन उपकरण लंबाई x चौड़ाई x ऊंचाई		मिमी	2100x1580x1800
पूरी मशीन का कुल वजन		किलोभास	2600
चाकू की संख्या		हल करना	8
चाकू का आकार		मिमी	20x20
गोल छेद कटर आकार		मिमी	O20
कुल शक्ति		किलोवाट	13	13	16
औसत बिजली की खपत		Kw / h	2	2	2.5
मुख्य दस्ता	स्पिंडल एंड फेस फॉर्म		ए 2-5	ए 2-6	A2 -8


	अधिकतम धुरी गति	आर/मिनट	6000 (4500 पर सेट)	4200 (3500 पर सेट)	3200 (2500 पर सेट)
	स्पिंडल मोटर पावर	किलोवाट	7.5	7.5	11
	स्पिंडल मोटर का रेटेड टॉर्क	एनएम	47.8NM	47.8NM	72NM
	अधिकतम बार पासिंग व्यास	मिमी	Ø 45	Ø 51	Ø 75

मशीन उपकरण सटीकता

मशीन सटीकता, जिंगफस फैक्टर मानक ：
प्रमुख परीक्षण मद	योजनाबद्ध आरेख	पता लगाने की विधि	कारखाना मानक


स्पिंडल रेडियल बीट,		बाहरी शंकु के रनआउट का पता लगाएं	0.0025


एक्स-एक्सिस रिपीट पोजीशन		एक्स-अक्ष की बार-बार स्थिति का पता लगाएं। नोट: पहले ठंडे इंजन और हॉट इंजन की त्रुटि को ऑफसेट करने के लिए लगभग 50 बार भविष्यवाणी करें, और फिर बार -बार स्थिति का पता लगाएं।	0.0025


Z- अक्ष दोहराने की स्थिति		जेड अक्ष पर बार -बार स्थिति का पता लगाएं। नोट: पहले ठंडे इंजन और हॉट इंजन की त्रुटि को ऑफसेट करने के लिए लगभग 50 बार भविष्यवाणी करें, और फिर बार -बार स्थिति का पता लगाएं।	0.0025


यदि ग्राहक x/z/y अक्ष की ISO या VD1 सटीकता का परीक्षण करना चाहता है, तो यह अनुबंध लिखने के समय निर्धारित किया जाएगा। ग्राहक को जिंगफुसी कारखाने की प्रारंभिक स्वीकृति के एक ही समय में इस आइटम का परीक्षण करना चाहिए।
