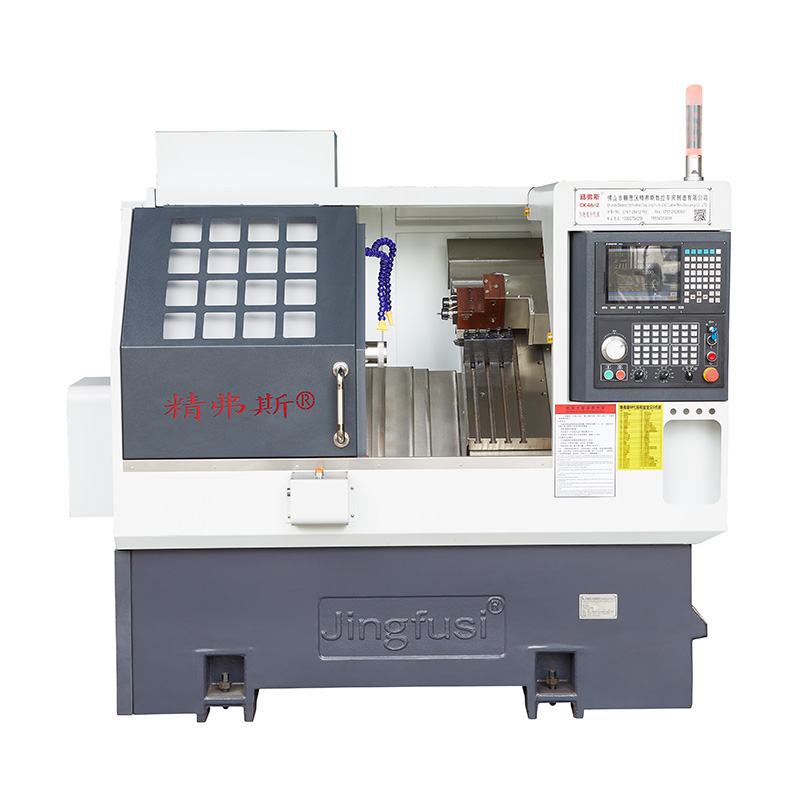

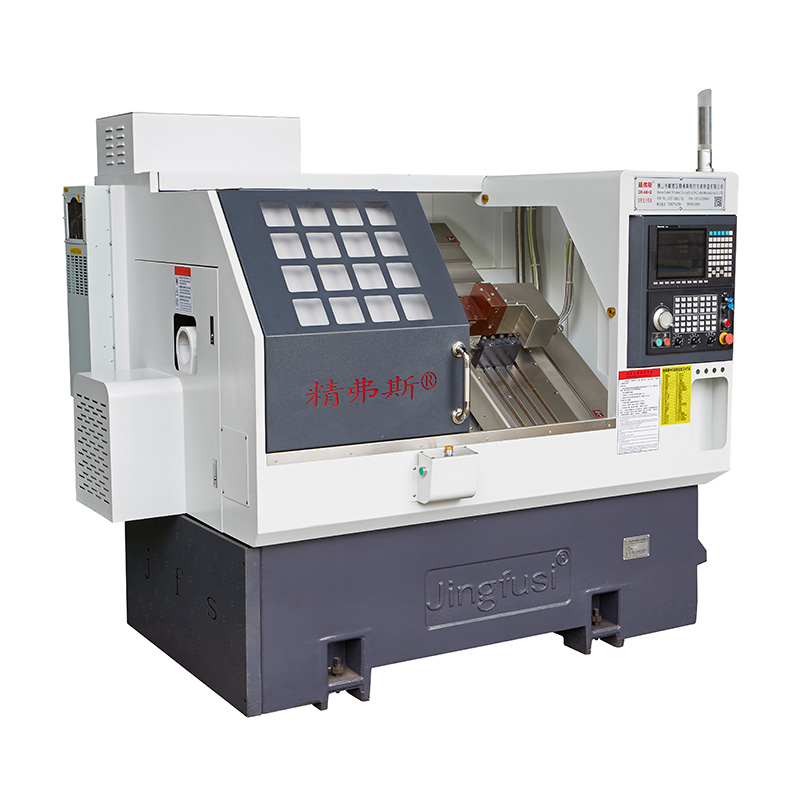

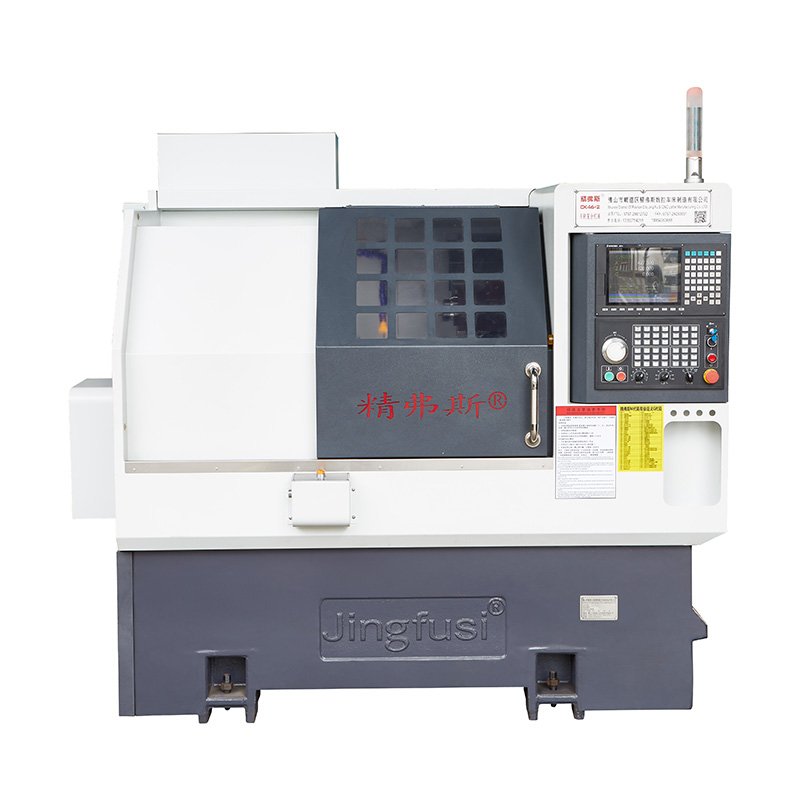

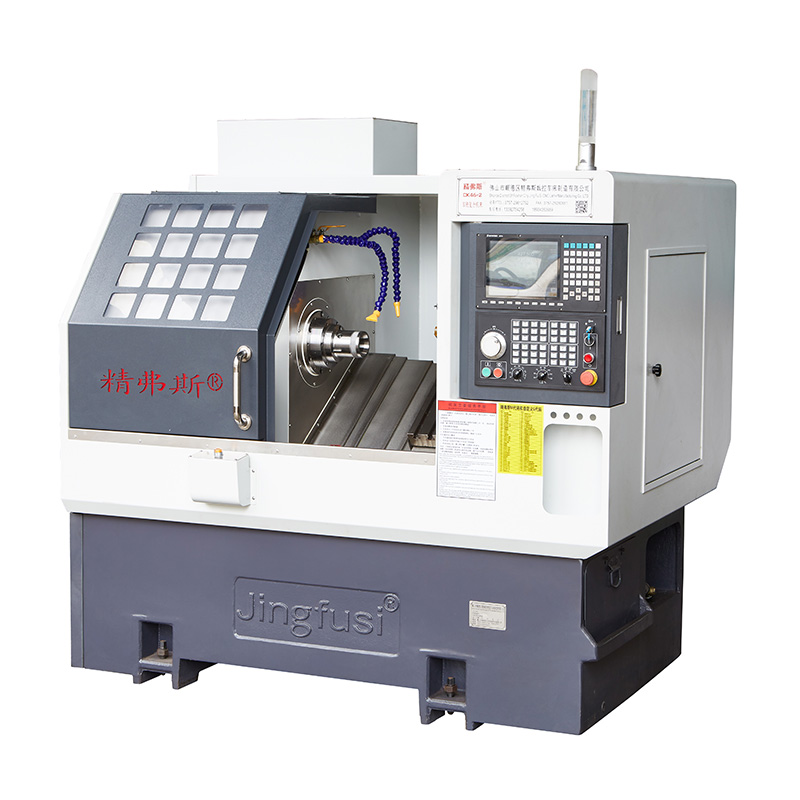

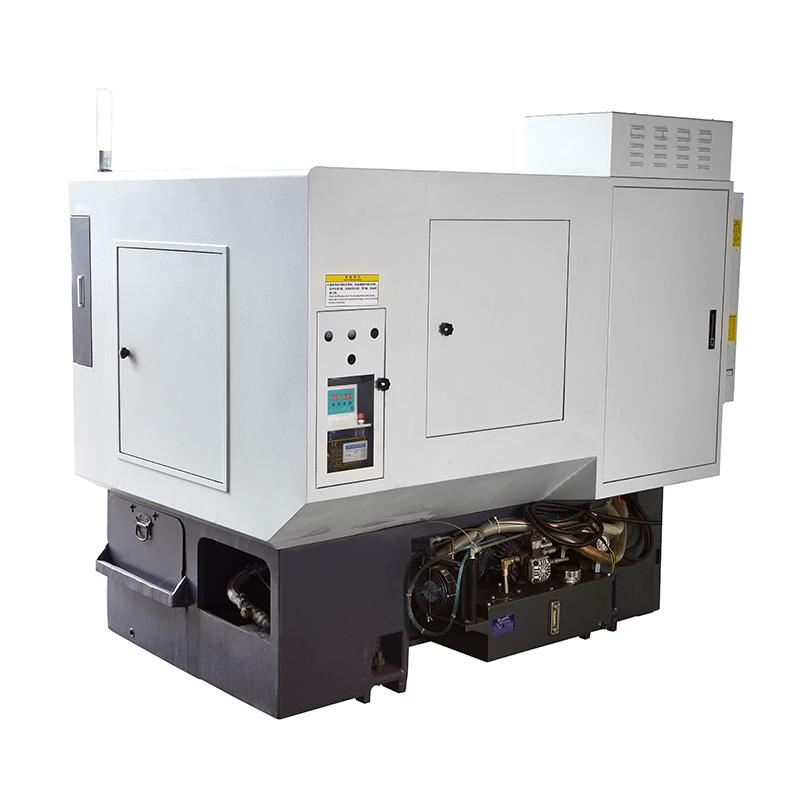

बहुकार्यात्मक सीएनसी टर्निंग और मिलिंग मशीन

पेशेवर निर्माता के रूप में, हम आपको मल्टीफ़ंक्शनल सीएनसी टर्निंग और मिलिंग मशीन प्रदान करना चाहेंगे। और हम आपको सर्वोत्तम बिक्री उपरांत सेवा और समय पर डिलीवरी प्रदान करेंगे।

नमूना:CK46T-600

जांच भेजें

उत्पाद वर्णन

निम्नलिखित उच्च गुणवत्ता वाली मल्टीफंक्शनल सीएनसी टर्निंग और मिलिंग मशीन की शुरूआत है , आशा है कि आपको मल्टीफंक्शनल सीएनसी टर्निंग और मिलिंग मशीन को बेहतर ढंग से समझने में मदद मिलेगी बेहतर भविष्य बनाने के लिए हमारे साथ सहयोग जारी रखने के लिए नए और पुराने ग्राहकों का स्वागत करें!

उत्पाद विवरण

पैरामीटर सूची

परियोजना	सामग्री	इकाई	CK52T-600	CK76T-600	सीके46टी-600
प्रसंस्करण का दायरा	धुरी का अधिकतम घूर्णन व्यास	मिमी	Ø800
	ब्लॉक प्रकार	मिमी	Ø180~400
	अधिकतम मोड़ लंबाई	मिमी	560
	अधिकतम बार व्यास	मिमी	Ø51~55	Ø 72	Ø 45
मुख्य धुरी	धुरी सिर प्रकार		ए2-6	ए2-8	ए2-5
	स्पिंडल थ्रू-होल व्यास	मिमी	Ø 66	Ø86	Ø 56
	अधिकतम धुरी गति	आरपीएम	4200	3200	6000
	स्पिंडल सेट गति	आरपीएम	1~3500	1 ~2500	1 ~4500
खिलाना	X/Z अक्ष की अधिकतम यात्रा	मिमी	230/600
	Z-अक्ष प्रभावी स्ट्रोक	मिमी	570
	X/Z अक्ष की अधिकतम तीव्र गति	मी/मिनट	24
	तेज़ गति के लिए X/Z अक्ष सेटिंग	मी/मिनट	16/18
	एक्स/जेड अक्ष रोलर स्क्रू विनिर्देश	मिमी	40
	एक्स/जेड अक्ष गेज विनिर्देश	मिमी	35/45
बारह स्थिति सर्वो बुर्ज	बारह स्थिति सर्वो बुर्ज केंद्र ऊंचाई		100
	चाकू टॉवर विपरीत किनारा (बाहरी व्यास)	मिमी	385
	बुर्ज की केंद्र ऊंचाई	मिमी	100
	बुर्ज ब्लेड की संख्या	हल करना	12
	आसन्न उपकरण प्रसंस्करण का हस्तक्षेप व्यास	मिमी	Ø180
	निश्चित उपकरण धारक का आकार	मिमी	25X25
	चाकू धारक हैंडल व्यास	मिमी	Ø25
विद्युत मशीनरी	मुख्य मोटर पावर/टॉर्क	किलोवाट/एनएम	11KW/रेटेड 72Nm	15KW/रेटेड 98Nm	7.5 किलोवाट/रेटेड 47एनएम
	एक्स/जेड-अक्ष मोटर पावर/टॉर्क	किलोवाट/एनएम	यास्कावा 1.8KW/11.5Nm। वैकल्पिक नई पीढ़ी 2.4 किलोवाट/रेटेड 11.5 एनएम
	बुर्ज उपकरण बदलने वाली मोटर की शक्ति/टोक़	किलोवाट/एनएम	नई पीढ़ी 1.0 किलोवाट/3.1एनएम
	शीतलन प्रणाली मोटर शक्ति	किलोवाट	0.3
	उच्च दबाव शीतलन प्रणाली मोटर शक्ति	किलोवाट	3
टेलस्टॉक	टेलस्टॉक स्ट्रोक	मिमी	420
	टेलस्टॉक इजेक्टर पिन का अधिकतम स्ट्रोक	मिमी	100
	टेलस्टॉक इजेक्टर पिन ड्राइव फॉर्म		हाइड्रोलिक, मजबूत कठोरता
	टेलस्टॉक शीर्ष सुई शंकु छेद टेपर	एमके	मोहस 5#, सटीक मशीनिंग के दौरान स्विंग या मुड़ता नहीं है।
	टिप और चक के बीच अधिकतम दूरी	मिमी	690
अन्य	बिस्तर का झुकाव	°	30° या 15°
	मशीन टूल की लंबाई X चौड़ाई X ऊंचाई	मिमी	2500X1600X1700
	पूरी मशीन का कुल वजन	किलोग्राम	पूरी मशीन का कुल वजन 4500KG है, वैकल्पिक कुल वजन 3500KG है, शून्य से 10000 युआन
	कुल शक्ति	किलोवाट	20
	औसत बिजली की खपत	किलोवाट/घंटा	3

मशीन उपकरण सटीकता

मशीन सटीकता, जिंगफस कारक मानक:
प्रमुख परीक्षण वस्तु	योजनाबद्ध आरेख	पता लगाने की विधि	फ़ैक्टरी मानक


स्पिंडल रेडियल बीट		बाहरी शंकु के अपवाह का पता लगाएं	0.0025


एक्स-अक्ष दोहराव स्थिति		एक्स-अक्ष की बार-बार स्थिति का पता लगाएं। नोट: पहले ठंडे इंजन और गर्म इंजन की त्रुटि को ऑफसेट करने के लिए लगभग 50 बार भविष्यवाणी करें, और फिर बार-बार होने वाली स्थिति का पता लगाएं।	0.0025


Z-अक्ष दोहराव स्थिति		Z अक्ष पर बार-बार स्थिति का पता लगाएं। नोट: पहले ठंडे इंजन और गर्म इंजन की त्रुटि को ऑफसेट करने के लिए लगभग 50 बार भविष्यवाणी करें, और फिर बार-बार होने वाली स्थिति का पता लगाएं।	0.0025


यदि ग्राहक X/Z/Y अक्ष की ISO या VD1 सटीकता का परीक्षण करना चाहता है, तो यह अनुबंध लिखते समय निर्धारित किया जाएगा। ग्राहक को जिंगफुसी फैक्ट्री की प्रारंभिक स्वीकृति के साथ ही इस आइटम का परीक्षण करना होगा।
