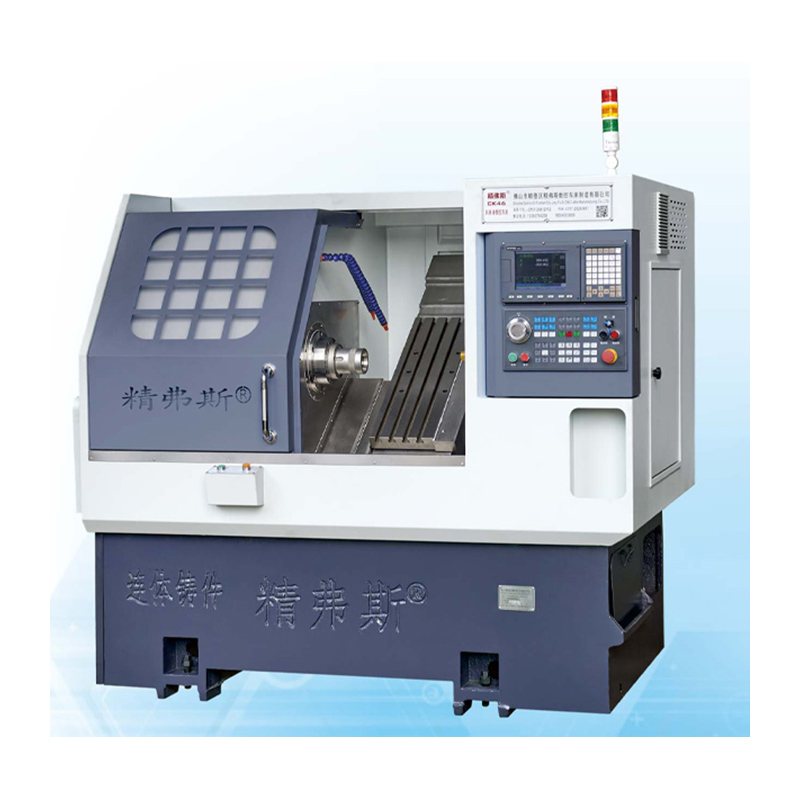

टर्निंग-मिलिंग यौगिक सीएनसी खराद

Jingfusi® टर्निंग-मिलिंग कंपाउंड CNC खराद का एक परिभाषित पहलू इसका रॉक-सॉलिड और लचीला निर्माण है। यह सुनिश्चित करता है कि, सबसे अधिक मांग वाले कार्यभार की परवाह किए बिना, यह अटूट सटीकता और लगातार प्रदर्शन को बनाए रखता है। एक भारी-शुल्क वाले बिस्तर और रैखिक गाइड रेल का दावा करते हुए, यह मशीन दीर्घायु के लिए तैयार की जाती है और सभी अपेक्षाओं को पार करने वाले भरोसेमंद परिणामों को वितरित करती है।

नमूना:CK76DTY

जांच भेजें

उत्पाद वर्णन

टर्निंग-मिलिंग यौगिक सीएनसी खराद उत्पादन परिचय

जिंगफुसी® निर्माता द्वारा आपूर्ति की गई उच्च गुणवत्ता वाली टर्निंग-मिलिंग यौगिक सीएनसी खराद सटीक मशीनिंग और निर्माण के लिए अंतिम समाधान है।

मौलिक रूप से, इस अत्याधुनिक टर्निंग-मिलिंग यौगिक सीएनसी खराद का मुख्य मूल्य आधुनिक विनिर्माण प्रक्रियाओं की कठोरता से निपटने के लिए अद्वितीय सटीकता, दक्षता और बहुमुखी प्रतिभा प्रदान करना है। हमारी CNC मिल-टर्न लैथे अत्याधुनिक तकनीक का उपयोग सटीक रूप से और जल्दी से विभिन्न प्रकार के संचालन जैसे टर्निंग, मिलिंग, ड्रिलिंग और टैपिंग के लिए करता है।

इतना ही नहीं, टर्निंग-मिलिंग यौगिक सीएनसी खराद भी प्रसंस्करण के दौरान तेजी से और अधिक सटीक कटिंग गति सुनिश्चित करने के लिए एक उच्च गति वाली स्पिंडल मोटर से सुसज्जित है। यह सुविधा जटिल मशीनिंग कार्यों में विशेष रूप से महत्वपूर्ण है क्योंकि यह उच्च सटीकता बनाए रखते हुए उत्पादन चक्र के समय को काफी कम कर सकता है।

क्या अधिक है, इस मशीन टूल का अंतर्निहित सीएनसी नियंत्रण प्रणाली एक उपयोगकर्ता के अनुकूल डिजाइन को अपनाती है, जिससे यह नौसिखिया और अनुभवी ऑपरेटरों दोनों के लिए मशीनिंग सेटअप और ऑपरेशन को पूरा करने के लिए आसान और तेज हो जाता है। यह सुविधा इसे कार्यशालाओं, छोटे व्यवसायों और यहां तक कि बड़े विनिर्माण संयंत्रों के लिए एक आदर्श विकल्प बनाती है।

टर्निंग-मिलिंग यौगिक सीएनसी खराद का एक और आकर्षण इसकी शक्तिशाली प्रसंस्करण क्षमता है। बिस्तर पर अपने बड़े स्विंग और केंद्रों के बीच बड़ी दूरी के साथ, यह आसानी से लगभग किसी भी मशीनिंग की जरूरतों को पूरा करने के लिए विभिन्न आकारों और आकृतियों के बड़े वर्कपीस को संभाल सकता है।

टर्निंग-मिलिंग यौगिक CNC खराद पैरामीटर सूची

वस्तु	खराद का मॉडल	इकाई	CK46DTY	CK52DTY
प्रक्रमन दायरा	स्पिंडल का अधिकतम रोटेशन व्यास	मिमी	Ø 600
	अधिकतम मोड़ बाहरी वृत्त की लंबाई	मिमी	300
	अधिकतम बार व्यास	मिमी	Ø 45	Ø 55
मुख्य धुरी	अधिकतम धुरी गति	आर/मिनट	6000 (4500 की स्थापना)	4200 (3500 सेटिंग)

	स्पिंडल हेड प्रकार		ए 2-5	ए 2-6
	होल व्यास के माध्यम से स्पिंडल	मिमी	Ø 56	Ø 66
खिलाना	X/z/y अक्ष अधिकतम स्ट्रोक	मिमी	800/400/± 60


	90 ° पावर हेड स्पिंडल के केंद्र से गुजरता है	मिमी	60
	X/z/y अक्ष का अधिकतम तेजी से आंदोलन	एम/मेरी	24 (सेटिंग 18) / 24 (सेटिंग 18) / 15 (सेटिंग 12)
	एक्स/जेड/वाई एक्सिस स्क्रू रॉड	मिमी	32/32/32
	X/z/y अक्ष रोलर ट्रैक	मिमी	35/35/35
पावर बुर्ज	पावर बुर्ज मॉडल	बीएमटी	BMT45 ， वैकल्पिक BMT55

	पावर हेड कोलेट	है	ER25
	नियत उपकरण धारक आकार	मिमी	25x25
	बोर होल्डर शंक व्यास	मिमी	Ø25
टेलस्टॉक	मुख्य मोटर शक्ति/टोक़	Kw / nm	7.5 kW/रेटेड 47nm	11kW/रेटेड 72NM


	X/z/y अक्ष मोटर शक्ति/टोक़	Kw / nm	YASKAWA 1.8KW/11.5N। वैकल्पिक नई पीढ़ी 2.4 kW/रेटेड 11.5nm
	बुर्ज पावर मोटर की अधिकतम गति	आर/मिनट	80000 ° (पावर हेड ° 7000 चेंज ° 90 ° पावर हेड) 6000 परिवर्तन)
	पावर हेड मोटर पावर/टोक़	Kw / nm	8.5 kW/रेटेड 16.5nm
	बुर्ज टूल चेंजिंग मोटर की पावर/टॉर्क	Kw / nm	नई पीढ़ी 1.0 kW /3.1nm
अन्य	स्पिंडल पोजिशनिंग ब्रेक डिवाइस		हाइड्रोलिक दबाव


	बेड इनक्लूमेंट	°	35 °
	मशीन उपकरण लंबाई x चौड़ाई x ऊंचाई	मिमी	2200x1500x1900
	पूरी मशीन का कुल वजन	किलोभास	3900kg
	कुल शक्ति	किलोवाट	15
	औसत बिजली की खपत	Kw / h	3

मशीन उपकरण सटीकता

मशीन सटीकता, जिंगफस फैक्टर मानक ：
प्रमुख परीक्षण मद	योजनाबद्ध आरेख	कारखाना मानक


स्पिंडल रेडियल बीट		बाहरी शंकु के रनआउट का पता लगाएं	0.0035


एक्स-एक्सिस रिपीट पोजीशन		एक्स-अक्ष की बार-बार स्थिति का पता लगाएं। नोट: पहले ठंडे इंजन और हॉट इंजन की त्रुटि को ऑफसेट करने के लिए लगभग 50 बार भविष्यवाणी करें, और फिर बार -बार स्थिति का पता लगाएं।	0.003


Z- अक्ष दोहराने की स्थिति		जेड अक्ष पर बार -बार स्थिति का पता लगाएं। नोट: पहले ठंडे इंजन और हॉट इंजन की त्रुटि को ऑफसेट करने के लिए लगभग 50 बार भविष्यवाणी करें, और फिर बार -बार स्थिति का पता लगाएं।	0.003


Y- अक्ष दोहराने की स्थिति		Y अक्ष पर बार -बार स्थिति का पता लगाएं। नोट: पहले ठंडे इंजन और हॉट इंजन की त्रुटि को ऑफसेट करने के लिए लगभग 50 बार भविष्यवाणी करें, और फिर बार -बार स्थिति का पता लगाएं।	0.004


C अक्ष दोहराने की स्थिति		सी-एक्सिस फिक्स्ड पॉइंट के रिपोजिशनिंग का पता लगाएं, नोट करें: पहले ठंडे इंजन और हॉट इंजन की त्रुटि को ऑफसेट करने के लिए लगभग 50 बार भविष्यवाणी करें, और फिर बार-बार पोजिशनिंग का पता लगाएं	20 आर्क सेकंड


सी अक्ष स्थिति रोटरी		सी-एक्सिस की यादृच्छिक स्थिति सटीकता का पता लगाएं, नोट करें: पहले ठंडे इंजन और हॉट इंजन की त्रुटि को ऑफसेट करने के लिए लगभग 50 बार भविष्यवाणी करें, और फिर बार-बार सेटिंग्स की जांच करें	72 आर्क सेकंड


पावर हेड क्लैम्पिंग बीट		शंकु	0.015

पावर हेड क्लैम्पिंग बीट		पिटाई	0.01

यदि ग्राहक x/z/y अक्ष की ISO या VD1 सटीकता का परीक्षण करना चाहता है, तो यह अनुबंध लिखने के समय निर्धारित किया जाएगा। ग्राहक को जिंगफुसी कारखाने की प्रारंभिक स्वीकृति के एक ही समय में इस आइटम का परीक्षण करना चाहिए।
